面壁深功 發表于 2017-2-21 21:03
不急，關注后面幾天，我做個動畫帖子上來，到那時你就明白了哈。

大俠，方便加我下QQ嗎？我有個問題想像您咨詢。我的QQ號531402911.

樓二說的不錯

這個東西百度一下就會有它的原理、用途的詳細解釋。也稱單向離合器。跟棘輪棘爪類似的一種機構。
我用它主要用在需要單向傳遞扭矩的場合。

面壁果然大師水準

換個角度解讀超越離合器結構原理
http://www.ytsybjq.com/thread-480140-1-1.html
(出處: 機械社區)

校好樂 發表于 2017-2-22 08:28
我用電機帶動鏈輪轉動，那么離合器的超越功能如何作用的呢

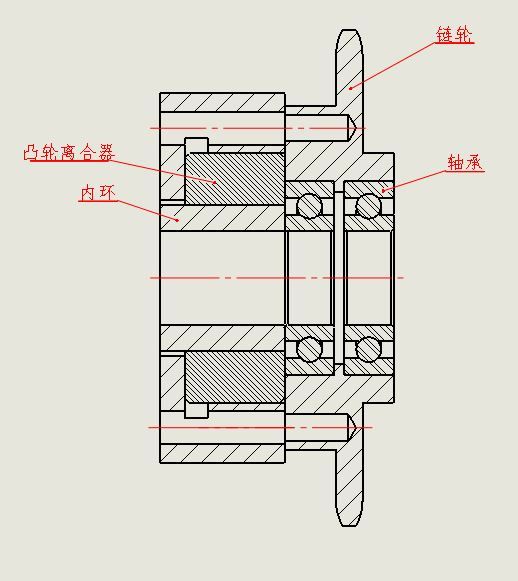

帶動鏈輪的話，那么鏈輪看圖是連接在外圈，那么就是外帶內，在安裝時就應該是轉動內圈，內圈動，外圈不動；外圈轉動時轉不動，這樣 才能保證外圈轉動時內圈能隨動。

看此結構是應該安裝在一軸上，我的理解是，電機電機帶動離合器，離合器內環鍵槽和軸連在一起帶動軸轉，但是離合器的超越功能是如何實現沒理解，望指教

魍者歸來 發表于 2017-2-21 21:06
講超越離合器，應該給個軸向視圖吧，樓主？畢竟CKA-X、NJ的原理還是有區別的

凸輪離合器是Tsubaki B-208系列
內環帶鍵槽，凸輪離合器是兩端彈簧
