發布時間: 2017-2-10 19:15
正文摘要:在做一個項目, 想在機器人五軸法蘭上安裝夾具, 然后通過同步帶將六軸的旋轉運動轉移出來. 現在的問題是五軸法蘭上密密麻麻一大堆螺栓, 能不能換成長螺栓, 把我的夾具并在上面呢? 那個大俠有玩過這個東西? 拋去保 ... |
最好不要拆,這個是六軸上的諧波減速機,黑色部分是剛輪和柔輪,里面是波發生器,拆開之后,剛柔輪可以拿出來,留下波發生器還在本體上。拆起來再小心裝上去是可以的,但是有兩個問題,第一,拆下來再裝回去,零點就變了,要重新標定,而且你裝跟廠家裝的手法可能不同,畢竟人家是專業的,第二,像我們做機器人的,如果客戶拆了這種關鍵零部件,是會影響保修的。 建議如果一定要拆的話,只拆一半螺釘,間隔拆,然后在你的夾具上做一些避讓孔,避開那些沒拆的螺釘。但是拆的時候一定要小心,螺釘長度也要注意,原來擰多少個牙,你換成長螺釘后還是控制擰入同樣的深度,同時要使用相應的扭力擰緊。諧波減速機是敏感部件,裝配要求環境潔凈,所以不要輕易拆。 |
螺絲不能全拆哈,有幾顆短一些的是用來固定交叉滾子軸承的,長螺絲可以拆 |
先全部松一點,從縫隙看到內部結構,沒問題了再全部拆開,這樣比較保守點 |

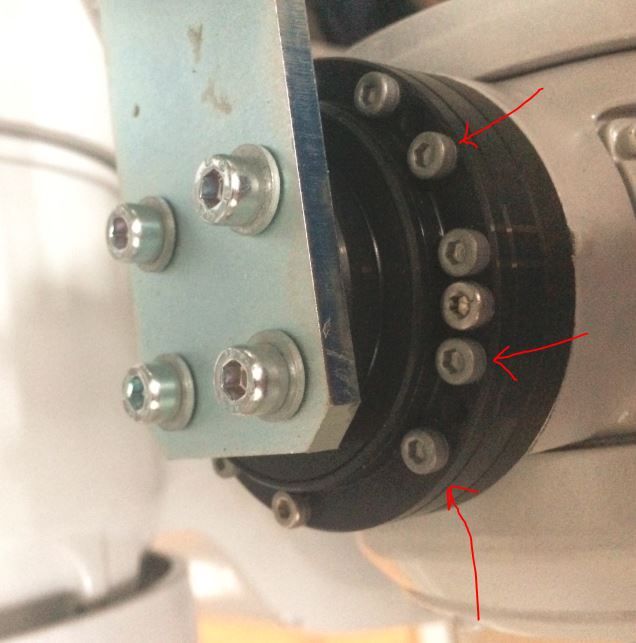

黑色的就是六軸諧波減速機。不建議用固定減速機的螺釘(標紅色箭頭)來固定夾具,非要這么干也未嘗不可,但要注意是否會產生干涉。 |
拆個蓋子沒問題的里面還有個減速器 |
這里沒軸承,沒有預緊力什么的,就按照螺栓的標準扭矩扭就好,沒那么玄乎。就是拆的時候不要發生旋轉,不然零位不準,以后會影響一些絕對精度,重復精度是不會有什么影響的。以前我司機器人展會上就拆了這里,另外接了個手爪,手爪開合用波發生器帶動。 |
樓上正解,簡單安全,無風險 |
如果你拆掉蓋子了,就麻煩了啊,如果你要安裝沒可以考慮不用動全部螺絲 |
