關于電機功率選擇問題

查看數: 6541 | 評論數: 17 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

緣淺

發布時間: 2017-1-26 17:56

正文摘要:

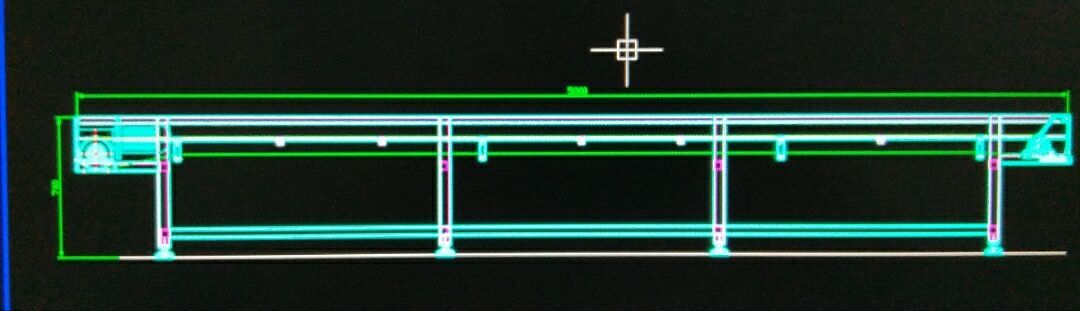

給設備選擇合適的電機功率是每個設計員都會經歷的，小弟我是學生這有個輸送機長5米，寬0.6米，以11.7米/分鐘的速度運行，減速器速比60，滾筒直徑0.160米，輸送的物體重量50kg，請問選擇多大的電機功率比較合適，怎么 ...

回復

fish124 發表于 2017-5-12 15:06:36

很好的資料

緣淺 發表于 2017-5-12 13:11:33

用戶已被注冊發表于 2017-2-28 15:27
謝謝分享！已經下載了

麻煩分享一份給我739534050@qq.com

緣淺 發表于 2017-3-29 23:01:36

zlwjazz 發表于 2017-2-27 14:24
載荷F=am+摩擦系數*gm=0.195m/s2*(50KG+皮帶重量)+0.2*9.8*(50KG+皮帶重量)=162N 皮帶廠10.5米厚3mm,按25KG ...

你的第一個公式是什么呢，沒看懂呢

小唐梅梅 發表于 2017-3-2 21:08:25

厲害了我的哥

小唐梅梅 發表于 2017-3-2 21:08:09

厲害

用戶已被注冊 發表于 2017-2-28 15:27:30

未來第一站發表于 2017-1-26 18:07
很好的資料，回復后可看。
[免費]帶式輸送機和主要部件設計計算與產品技術參數資料及國內外標準規范實用手 ...

謝謝分享！已經下載了

點評

未來第一站

我是看在頭像這張臉臉上的！發表于 2017-2-28 15:34

zlwjazz 發表于 2017-2-27 14:24:49

本帖最后由 zlwjazz 于 2017-2-27 14:29 編輯

載荷F=am+摩擦系數*gm=0.195m/s2*(50KG+皮帶重量)+0.2*9.8*(50KG+皮帶重量)=162N 皮帶廠10.5米厚3mm,按25KG算
扭矩=FL=25.92nm
轉速=11.7/pi/0.16=23.28rpm

電機扭矩=23.28/60*1.2(安全系數)/0.7(減速機傳動效率)=0.665nm,轉速=1396.8≈1400rpm然后就可以按樣本選型選額定功率
