電機標配法蘭板的孔過多大的銷（更新配圖）

查看數: 9325 | 評論數: 21 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2017-1-13 20:28

正文摘要:

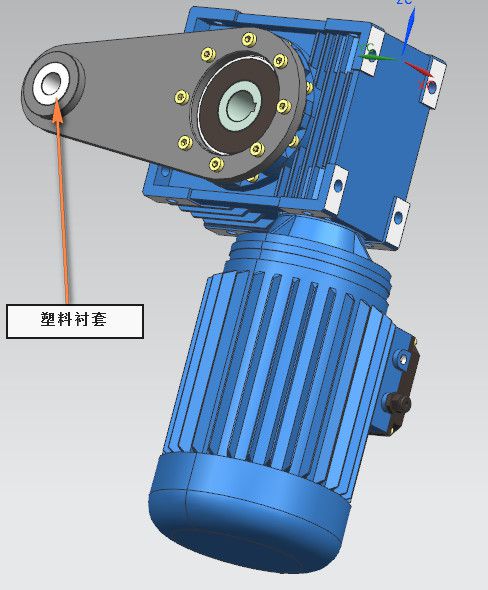

本帖最后由 一展刀鋒 于 2017-1-14 08:47 編輯 如圖，要有銷子穿過那個塑料襯套的孔來止轉 各位一般選怎樣的銷子 好像沒什么標準，有些人直接說比孔小1mm... ...

回復

dfy99 發表于 2017-1-20 10:43:58
這個還在討論啊，NMRV減速箱的扭力臂嘛，減速箱是掛在軸上的，定位也在軸上，這個孔就是止轉的，防止電機和空心軸一起轉了。
單向旋轉給個20絲間隙就差不多了，頻繁正反轉做個微小過盈也行。要真按定位原理這里應該是鋼套+削邊銷。
5ego 發表于 2019-1-1 10:42:06
琥珀0325 發表于 2017-2-5 21:06
看啟動停止頻率，我們用過5秒鐘啟動停止一次，直接公差配合h8

贊同
琥珀0325 發表于 2017-2-5 21:06:23
看啟動停止頻率，我們用過5秒鐘啟動停止一次，直接公差配合h8

點評

需要正反轉不？  發表于 2017-2-6 08:37
防彈蝸牛 發表于 2017-1-24 14:51:19
一般用塞打螺絲就夠了

點評

感覺刻意放大間隙沒必要。。。  發表于 2017-1-24 15:20
等高螺絲的軸肩也是有緊密公差的，其實我的看法是，直接小0.5，自由公差就可以了 單邊啟動的話  發表于 2017-1-24 15:05
孤獨之淚 發表于 2017-1-24 11:22:04
看需求了
zhuzhout 發表于 2017-1-20 09:52:30
zhuzhout 發表于 2017-1-19 09:52
計算一下剪切應力

定位就有剪切
zhuzhout 發表于 2017-1-19 09:52:10
計算一下剪切應力

點評

不需要配合的吧，何來剪切  發表于 2017-1-19 11:26
zlwjazz 發表于 2017-1-18 09:25:37
頂絲或者鍵槽
zlwjazz 發表于 2017-1-18 09:25:04
頂絲或者鍵槽

點評

你說的不著邊了。。  發表于 2017-1-18 18:50
