鏈傳動設計功率圖標

查看數: 3349 | 評論數: 2 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2017-1-6 15:16

正文摘要:

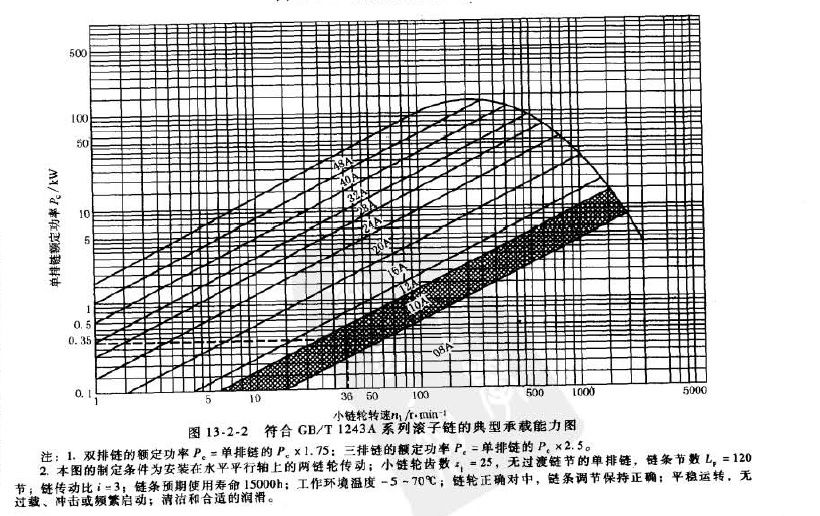

        如下圖是《機械設計手冊》鏈傳動的功率圖標,x軸和y軸的數值不全,而且分布也不均勻,那么例如我要查一個24r/min,4.5KW對應的鏈條應該查那條線呢? ...

回復

hudaoyuanhao 發表于 2021-10-5 16:15:29
學習
forbetter 發表于 2017-1-6 16:45:32
先看橫軸。  10到36之間大約有5格,那么每格就是5, 你24轉,就查 25那條線。

再看縱軸   1到5KW之間,每格大約是0.5KW,   找5下面條線 , 一查對應的就是28A。

其實,還有更好的公式來計算的,樓主再找找驗算一下。
