X-Y工作滑臺穩定性問題討論

查看數: 9194 | 評論數: 28 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

機械inspiration

發布時間: 2017-1-6 13:55

正文摘要:

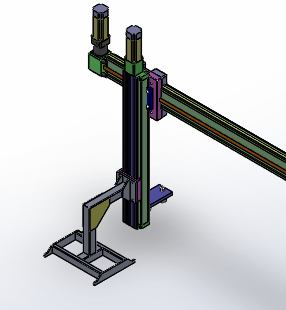

如附圖水平移動使用同步帶滑臺，垂直使用絲杠滑臺工況：水平負載100kg（包含縱向負載），縱向負載50kg 水平有多個6~7個位置點，每個位置點附近需要位移60mm左右問題：現在運動在起初很準確，但是當運行一段時 ...

回復

左手會跳舞 發表于 2018-1-4 09:43:59

學習

陳志勇_Xyaqp 發表于 2017-6-15 08:38:48

請問樓主，水平模組多寬，承受100KG的力，會不會發生形變

只有快樂 發表于 2017-6-14 21:57:27

懸臂太長，剛度會差影響最后的精度，

249507093 發表于 2017-2-22 11:11:21

感覺頭重腳輕，

機械inspiration 發表于 2017-1-9 22:43:17

NEMO_LLSoQ 發表于 2017-1-9 22:28
1.看不清楚你的傳動機構是怎么樣的，你說位置不準，那么你想達到的精度是多少？
2.建議在程序里加上伺服 ...

感謝支招！走線不規范！一語道破一個重要的問題。確實接線人員的素質太重要

NEMO_LLSoQ 發表于 2017-1-9 22:28:21

機械inspiration 發表于 2017-1-9 22:21
已經檢測了！開始有丟脈沖，后來更換了屏蔽線后就不丟脈沖了！但是位置仍然會出現不準確的情況！不知道什 ...

1.看不清楚你的傳動機構是怎么樣的，你說位置不準，那么你想達到的精度是多少？
2.建議在程序里加上伺服通訊。
不斷的采集每一個點的反饋數據，并做保存。例如保存1000組。再去分析數據。

這種問題一般都是電路走線不規范導致的！！！

這種問題一般都是電路走線不規范導致的！！！

這種問題一般都是電路走線不規范導致的！！！

重要的事要說三遍。

機械inspiration 發表于 2017-1-9 22:21:54
