板繞圓柱體移動的結構

查看數: 3943 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2017-1-5 11:49

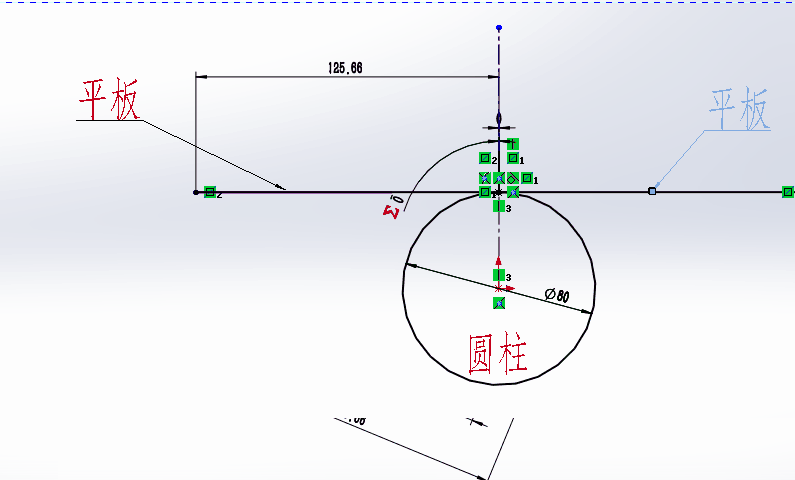

本帖最后由 bmlsw 于 2017-1-5 15:48 編輯請問各位大俠，兩塊板水平對稱的壓在一個圓柱體上面。然后板繞著圓柱體運動，保證板的端點到切點的距離跟圓柱體頂點到切點的弧長是一樣的。請問有什么結構可以實現這個 ...

回復

bmlsw 發表于 2017-6-29 10:00:29

詹姆斯007 發表于 2017-1-5 23:06
齒輪齒條，分度圓直徑等于圓柱直徑即可。

雖然時隔半年，但還是謝謝大俠的回答。我用了齒輪齒條的結構，效果不錯。

bmlsw 發表于 2017-6-29 10:00:08

夢回舊時光發表于 2017-1-5 12:30
齒輪齒條
鋼帶

雖然時隔半年，但還是謝謝大俠的回答。我用了齒輪齒條的結構，效果不錯。

面壁深功 發表于 2017-1-6 16:56:25

這個結構，其實是走了半個正弦波，樓主按這思路去思考，也許有巧啦

702736 發表于 2017-1-6 12:33:12

這個運動有點像60年代的齒輪磨床，

詹姆斯007 發表于 2017-1-5 23:06:00

齒輪齒條，分度圓直徑等于圓柱直徑即可。

淡然 發表于 2017-1-5 16:21:26

漸開線。

夢回舊時光 發表于 2017-1-5 14:52:40

中間的鋼帶一端固定在圓柱上, 另一端固定在平板上.


夢回舊時光 發表于 2017-1-5 12:30:41

齒輪齒條
鋼帶

您好，請問可否詳細說明一下發表于 2017-1-5 13:36
