翻轉機構設計求助

查看數: 10707 | 評論數: 32 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-12-22 16:01

如題，求助各位大俠一個翻轉機構，兩塊板A和B繞兩端的軸可以旋轉 要求：A順時針旋轉90度，同時B逆時針旋轉90度，再同時按原路轉回來 &n ...

回復

FKUEDEJXSQ2 發表于 2023-10-10 14:03:58

連桿

航310 發表于 2016-12-27 11:19:29

看你要求高不高翻轉不一定要用私服啊可以考慮單邊動力采用連桿機構氣缸為動力來實現

緩緩歌 發表于 2016-12-26 08:47:16

外齒輪是太符合這種運動特性了

棚子670 發表于 2016-12-24 22:26:35

本帖最后由棚子670 于 2016-12-24 23:15 編輯

齒輪呀

1115432780 發表于 2016-12-24 16:32:16

若尺寸精度不高，帶傳動就好，如果要求高，使用齒嚙合類傳動會比較可靠

沒事點三下 發表于 2016-12-24 16:22:31

怎么上傳不了圖片啊

炫風TZX 發表于 2016-12-24 15:11:51

這個用兩齒輪嚙合傳動，可實現反向同步轉動，一個電機就可以了！

ltzian 發表于 2016-12-24 13:27:37

兩個齒輪就解決了。

一展刀鋒發表于 2016-12-22 16:25

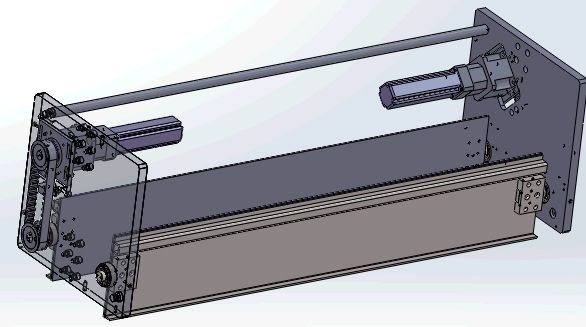

齒輪最簡單，同步輪能實現調節距離看圖

這種方法好
