凸輪分割器可以用同步帶、輪拖兩個工作臺嗎？

查看數: 11902 | 評論數: 24 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2016-12-21 23:12

正文摘要:

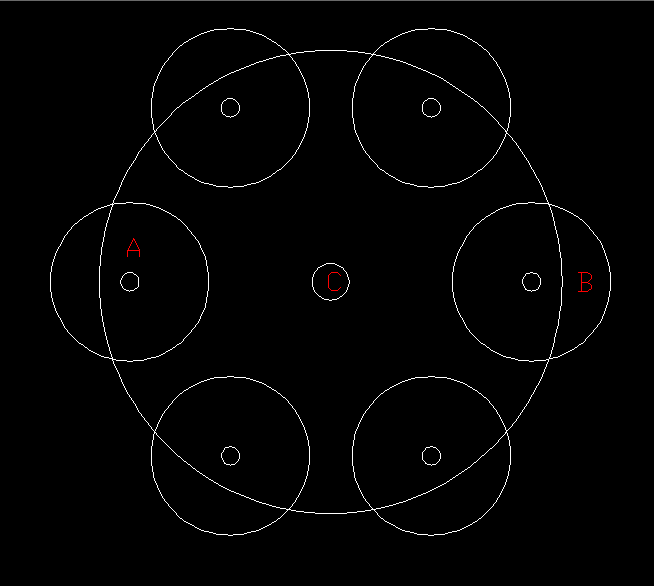

如下圖所示： 為3工位，A、B工位還是工件同時進行加工。 假如圓工作臺1和2分別裝一臺3工位法蘭型凸輪分割器驅動，有以下幾個問題：一，用2個分割器成本增加，二，圓工作臺1和2同步旋轉、停止及控制都有問題。 所 ...

回復

孤鴻飛花 發表于 2020-6-28 08:42:51
學習了
yufandehao 發表于 2017-1-1 19:56:12
我都是用減速機和凸輪分割器，精度很好， 分割器多轉一點，也沒關系哇
小弟波仔 發表于 2016-12-26 16:23:19
用同步帶精度肯定大打折扣的，而且頻繁的啟停，用同步帶傳動，定位肯定不準，可能會晃動。但你說的加氣缸定位可以考慮

點評

對，必須二次定位和鎖緊，不然問題多的。  發表于 2016-12-26 18:16
一只小螞蟻 發表于 2016-12-26 09:23:53
春山一路鳥空啼 發表于 2016-12-24 21:13
過線有什么問題？你可能剛工作吧！加我QQ2540809476.

第一次接手新項目，沒這方面的經驗。自己摸索，來論壇多看看，學習學習。
已經加你Q了，先謝謝能回復我！
一只小螞蟻 發表于 2016-12-26 09:17:48
yf_fly 發表于 2016-12-24 12:04
走線問題目前有標準的旋轉集線器，我們以前做過八工位的拋光設備，中間就是這個標準件

謝謝提供建議！你說的集線器我去查查資料，我現在考慮使用滑環，不過都要定制，價格也不便宜。現在用于測試的話定制不太現實。
春山一路鳥空啼 發表于 2016-12-24 21:13:19
一只小螞蟻 發表于 2016-12-24 09:28
就是打轉盤上的三個小伺服電機，這些線必須跟著大轉盤連續做360°旋轉，這樣小伺服的線不就會扭轉打結嗎

過線有什么問題？你可能剛工作吧！加我QQ2540809476.
yf_fly 發表于 2016-12-24 12:07:15
春山一路鳥空啼 發表于 2016-12-22 20:03
感謝大家不吝賜教
考慮再三，認為：1，同步帶傳動，問題之一，精度可能大打折扣，甚至不能保證，畢竟同步 ...

我做過類似的設備，當時是八工位，其中六個位置為加工位，也是拋光設備，用的一個凸輪分割器，

點評

一個凸輪分割器是可以，我現在主要是想進一步提高機器的工效，和整體結構的優化。  發表于 2016-12-24 21:16
yf_fly 發表于 2016-12-24 12:04:08
一只小螞蟻 發表于 2016-12-23 09:48
我現在也遇到一個更這差不多的設想方案，建模出來后走線問題就卡住了。
結構大體是：大轉盤進行間隙分割運 ...

走線問題目前有標準的旋轉集線器，我們以前做過八工位的拋光設備，中間就是這個標準件
yf_fly 發表于 2016-12-24 12:01:24
不知道你的方案一的AB兩個位置的動作，所以你的同步問題在那裡
我個人初步建議你采用方案一，
