發布時間: 2016-12-14 10:46

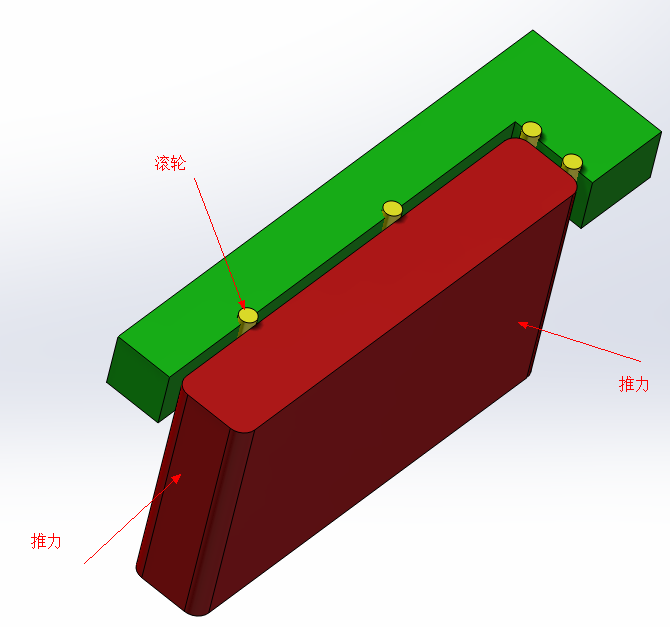

正文摘要:在我之前的一個帖子里，討論了齒輪組的同步性問題（http://www.ytsybjq.com/thread-475899-1-1.html），其主要目的是從X/Y兩個方向壓緊工件。但存在的問題是，如果一個方向先壓緊，則由于摩擦力的作用，會導致另一個方向 ... |
| 定位基準在哪 |
| 很少用到滾輪的這種結構吧 正常情況下 第二種足夠滿足要求了 |
| 平口虎鉗保證加工精度。絕對能保證0.05mm。 |
|
先定位大面，然后定位小面。省掉一個滾子。 |
小河HH 發表于 2016-12-14 19:18 如果壓力不是很大的話，這種結果還是可以的。 |
ly1007883124 發表于 2016-12-15 08:27 v型塊夾緊，對側作為定位基準面 |
| 可以在角上加一個浮動的v型塊壓緊，也不需要考慮xy同步了 |
|
要為了節省，就大面兩個滾子就可以了。 |
| 也可以在輔助壓緊面用彈簧壓緊 |
