發布時間: 2016-11-30 13:46
正文摘要:我用creo simulate做分析，很多時候會出現應力奇異，如果我只關心剛度，需要在乎應力奇異嗎？9 p) I) ~; a q A' ] |

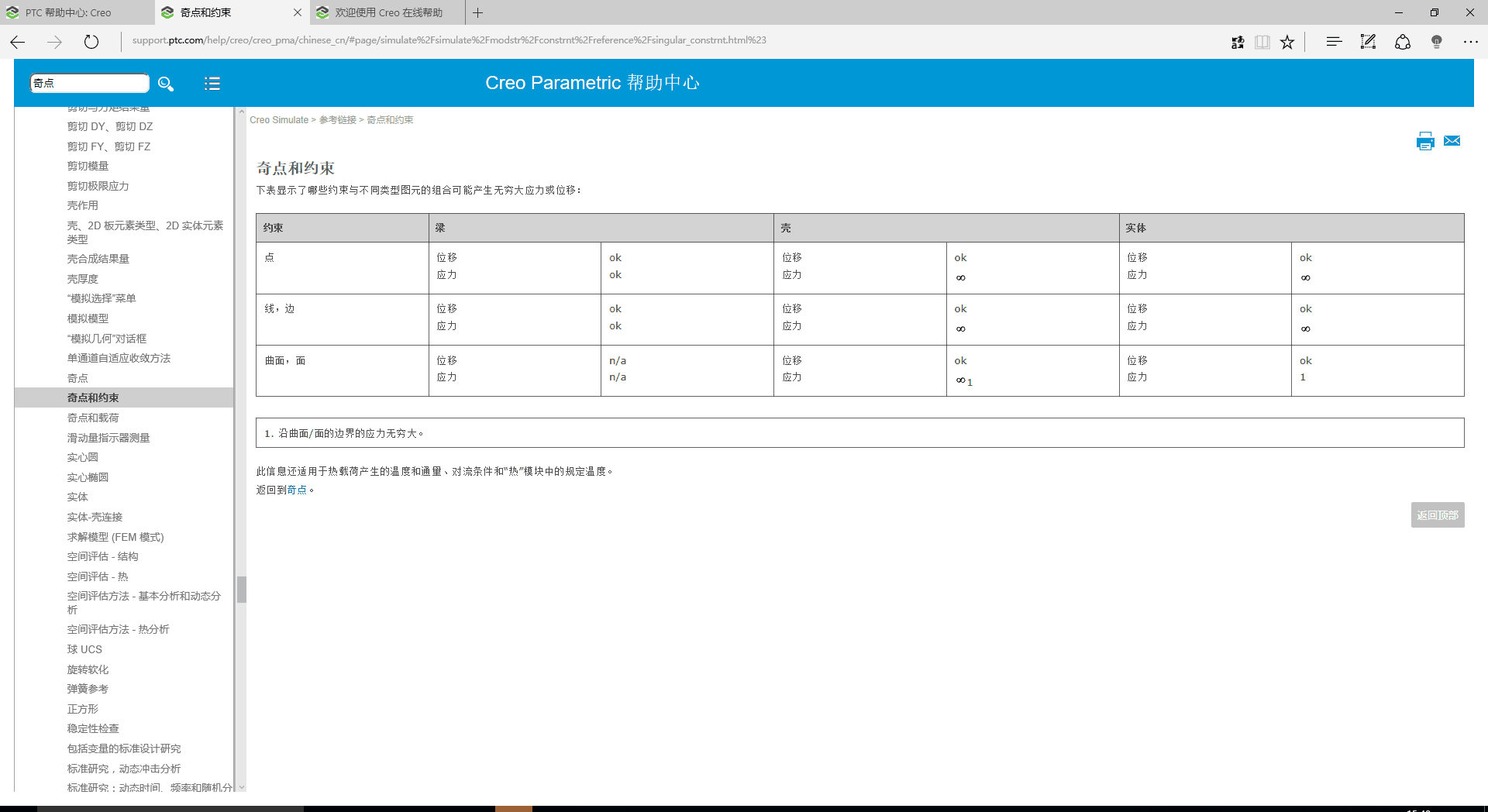

| 網址：support.ptc.com/help/creo/creo_pma/chinese_cn/#page/simulate%2Fsimulate%2Fmodstr%2Fconstrnt%2Freference%2Fsingular_constrnt.html%23[/url] |
寂靜天花板 發表于 2016-11-30 14:48 我計算的用力是奇異的，在某種意義上說，結果是不準確的，我想知道在這種應力不準確的情況下，分析出來的位移是否準確？# T. H/ S/ |" c: Y0 H2 Y4 G; N7 \ |
|
是指受力體由于幾何關系，在求解應力函數的時候出現的應力無窮大。由于任何物體都是有一定的強度的，不可能出現應力無窮大。所以在實際結構中是不會出現應力奇異的。9 o. V" m5 X$ h" c+ S 但是應力奇異的地方一定存在應力集中，應力奇異可以來自與很多因素，比如荷載，邊界條件，邊界的光滑性，材料系數的光滑性，等等。你的模型固定了，你的奇異點也固定了，通過計算是消除不掉的，計算是一個用估計解逼近一個真實解（精確解），精確解本身帶有奇異點，怎么能夠消除呢？所以嘗試消除應力奇異點的做法是錯誤的。如果想消除應力奇異點，你的modelling過程就需要改變。比如二維平面單元，在某一節點處加集中力，那么此處就是一個奇異點。要消除它的話，可以把集中力變成集度線載荷加到一段長度很小的線上，奇異點就沒有了。 1 o7 Q9 S4 b/ D) Y- i" l) K / u2 r; O. A4 X9 j; t |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
 成形極限
| + 1 | 熱心助人，專業精湛! |
