歐姆龍PLC接步進電機，求助

查看數: 8862 | 評論數: 20 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-11-27 20:28

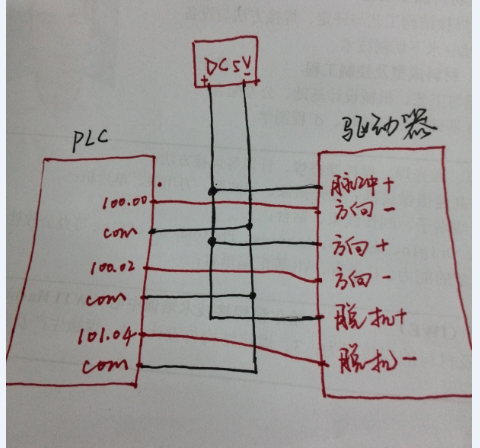

上圖上程序，麻煩大神看下，為什么步進電機不轉啊，急死了。。。接線圖如下，共陽極接法，電源正極接的是脈沖+，方向+和脫機+。負極接的是端口對應的com口，各個端口的接對應的脈沖-，方向-和脫機-。 ...

回復

a446807452 發表于 2018-11-28 15:03:05

首先應該用24V供電，其次，你的歐姆龍應該時NPN輸出的，共正啊，大哥。而且有的驅動器時需要串電阻的！

yien 發表于 2018-10-20 18:41:56

PLC你選的是NPN 還是PNP？ NPN漏型輸出就是你的這種接法，如果PNP源型輸出，那么COM端應該接24V。

還有正常PLC應該接DC24V，你接了5V電源，PLC都不能正常工作。

JXTTTTT 發表于 2018-4-20 14:43:20

學習

coastine 發表于 2018-4-4 20:23:32

不懂，在學

zhanghaiw1985 發表于 2017-8-20 13:24:42

有才華，居然會這么接線，好好找怎么接線再來問吧！

sunza501 發表于 2017-7-25 16:03:44

菜鳥路過

GLLO 發表于 2016-12-8 20:41:53

plc學學

411835728 發表于 2016-12-5 22:05:00

沒見程序，你說的脫機是不是使能接線端，使能要有信號才能轉的，意思是接通使能后電機接受脈沖才轉，斷開使能，有脈沖輸出也不動，你也沒說你的plc脈沖輸出端指示燈亮沒亮，不知說的對不對

到此未止 發表于 2016-11-29 11:09:37

szg不敗發表于 2016-11-29 09:20
而且我能說，你的接線圖我覺得有問題嗎？驅動器上，應該是脈沖，+5v.方向+5v,然后再是驅動器供電5v,com吧。 ...

驅動器是24v輸入的，不是5v的，但是接口電壓是要求5v的
