關于合頁的軸和孔的公差設計問題

查看數: 10237 | 評論數: 29 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-11-11 18:17

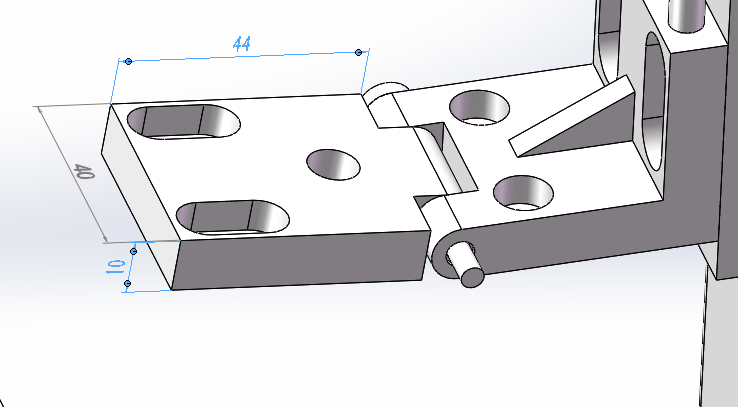

我這個東西是自己做的一個可以活動的結構，我主要問的是中間穿的這一根軸和孔之間的公差怎么給？給多少合理？有沒有什么標準可以參考？求前輩指教。 ...

回復

FKUEDEJXSQ2 發表于 2023-10-6 08:26:31

間隙配合

FKUEDEJXSQ2 發表于 2023-8-21 14:11:09

能用就行

GO學習愛好者 發表于 2016-11-23 11:17:28

成歌2047 發表于 2016-11-11 19:57
選基孔制的間隙配合；H9/f9吧。

請教，這個是哪里的資料上面的啊？

曲柄滑塊機構 發表于 2016-11-22 14:11:00

沒特別要求的話0.1就可以了。

朱勇鋼 發表于 2016-11-22 12:03:03

公差的選擇，需要看使用要求，綜合參考下門和門框的間隙，荷葉的間距的等條件，確定公差

軒然紅君123 發表于 2016-11-15 13:42:26

學習一下

alex_謝 發表于 2016-11-14 10:00:25

面壁深功發表于 2016-11-11 19:09
這種無運動要求的轉軸按公司通用技術條件確定就可以了，致于公差配合H14/f12左右

大神，H14/f12等級是否略大了點啊？

不大！18的軸銷才6 個絲，鈑金沖壓能達到0.05的要求已經謝天謝地了發表于 2016-11-14 10:17

馬瑞me 發表于 2016-11-12 21:43:18

建議給大點啊0.2間隙加工這種要求本來不高。

wangbuaa 發表于 2016-11-12 21:37:02

升小汐發表于 2016-11-12 08:22
還要看加工商的能力，我上次給了H9/f9給我做成了過盈配合，后來我就給了0.5

這個非常重要，加工商不行就是做不到間隙配合的
