好做

eastrong 發表于 2016-11-11 02:34
忘了問了，桿的直徑跟環的直徑，如果方便的話，桿的長度能提供就更好了。

桿de直徑為8mm，桿長1m,環的直徑有180mm,謝謝各位的回答，我思考思考

可以做到，但還不如人手來得快，人手的話也很快就放上去了。
自動放上去的話，要先有一個夾具，將已經串聯好的的這傘形結構放到夾具上（其實也可以利用這夾具自動裝配這個傘形的鐵絲串聯結構），夾具下降，剛好30個都對準槽位，裝上。

照 樣做產品類似的工裝，只不過把穿孔露出來，穿好后再種進去

旋轉的，只怕不好弄；

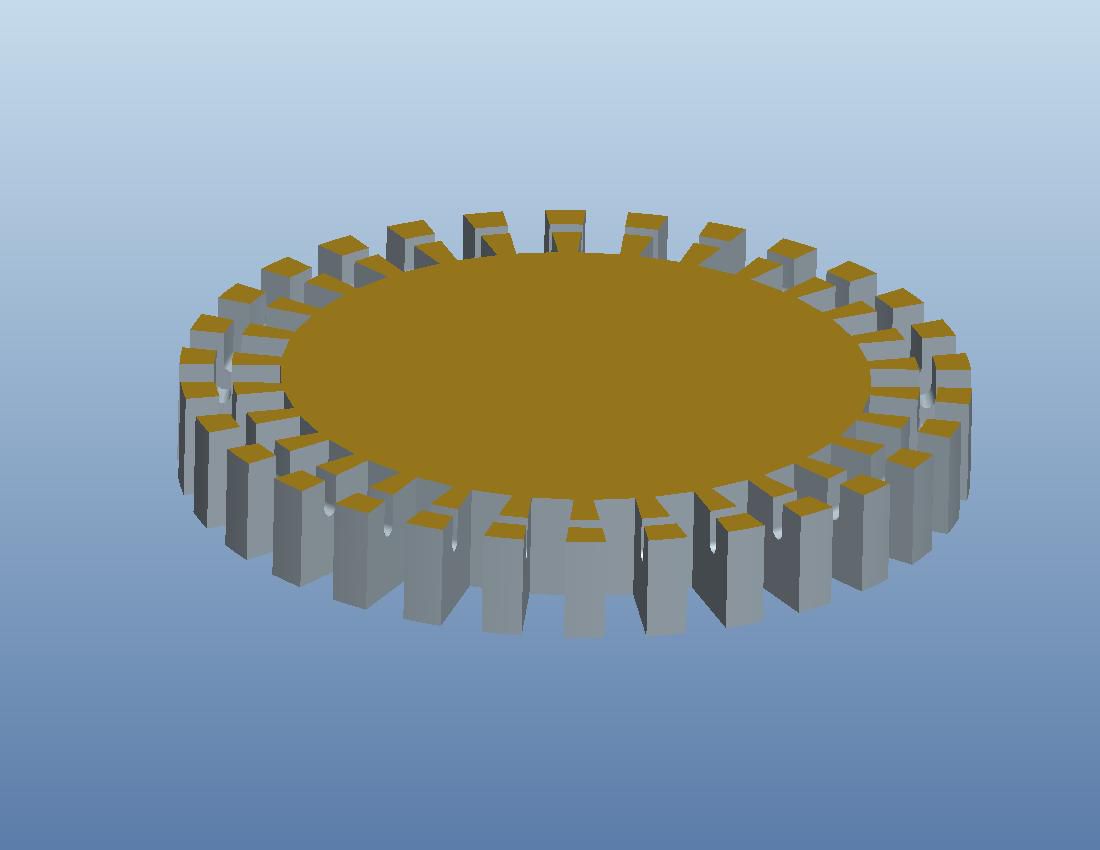

底座1有避讓空間，做個錐形的傘架定位各根桿，加個彈簧，就按收傘的動作來試試行不行

忘了問了，桿的直徑跟環的直徑，如果方便的話，桿的長度能提供就更好了。

件二套在一個可以水平旋轉的定位銷上，定位銷的直徑略小于件二環的內徑，通過旋轉利用離心力使桿體均勻分開，想象一下游樂場里旋轉的木馬，然后件一落座上去，完成裝配，是我覺得比較靠譜的方案了。

同樣的，畫面自行腦補，僅供參考。

我感覺不難做，這個東西固定不動的反而是圖二的零件，我先假設有一個碗狀的工裝，然后件二的環位于碗底，件二的桿搭在碗壁上，從根部分開一根一根的并不難，像梳子一樣，每個梳齒之間只能有一個桿的空間，沿著環從根部把桿分開，怎么讓桿均布在碗沿上？我的設想是碗沿上有高低起伏像波浪一樣的曲線，低下去的位置搭著一根桿，這樣的話，一個梳齒一樣的結構從根部把桿梳開，再然后，件一扣下去，與件二完成裝配，最后，碗再倒過來，取出裝配體。

畫面需要豐富的想象力來腦補了，拋磚引玉，僅供參考。

1，鐵絲是軟的不好定位，一圈鐵桿又長，裝卡都不好弄，還是過渡配合，不好一次裝，
2，應該是做旋轉工裝先一個個插裝上再穿鐵絲，較易實現。
