發布時間: 2016-11-10 17:51

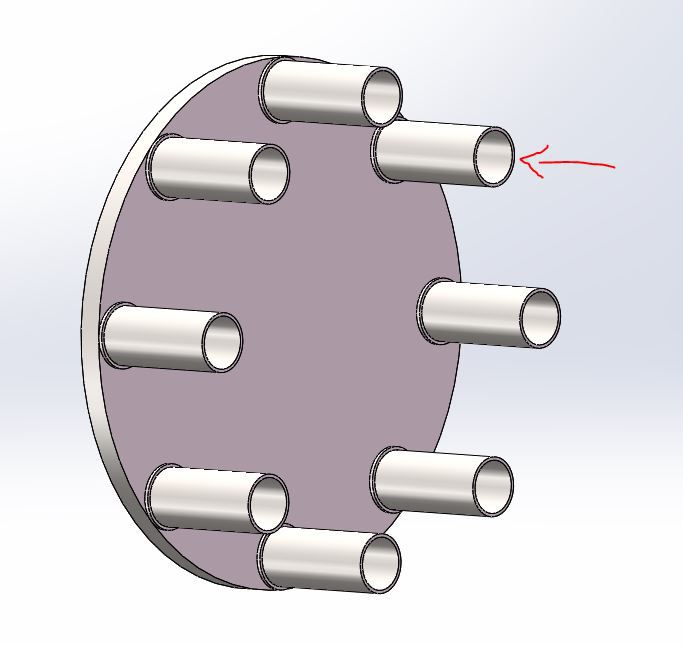

正文摘要:想自己做個多工位的轉盤。轉盤垂直安裝，轉盤直徑400mm，加上模具重量約20公斤（工件重量可忽略），其中一個工位為下壓，有垂直于轉盤平面的力（并不太大）。傳動軸需要承受軸向的轉盤重力以及部分徑向力。有沒有這 ... |
| 不錯 |
| 其他樓主說的挺好的啊 |
| 應該很簡單的設計 |
本帖最后由 囨檞釋 于 2016-11-13 09:32 編輯 囨檞釋 發表于 2016-11-10 19:02 @tghzs @tghzs 這個是凸輪分割器，里面是村機械結構，是凸輪和滾子來實現分度的，一般是非標規劃，正常是規劃好幾分度就是幾分度的，定位精度和重復精度都是由凸輪和滾子來實現。普通馬達來帶。 |
| 感覺像是加工中心的刀盤 |
| 我想也是，兩個深溝球軸承就可以。 |
 |
| 看你下壓力多大，大的話可以在下壓工位加上限位支撐 |
| 分割器有可以回退的 |
