這次除了樓主迷茫大家意見出奇的一致。

右側的間隙是為了裝配誤差和熱脹用

基本功不夠

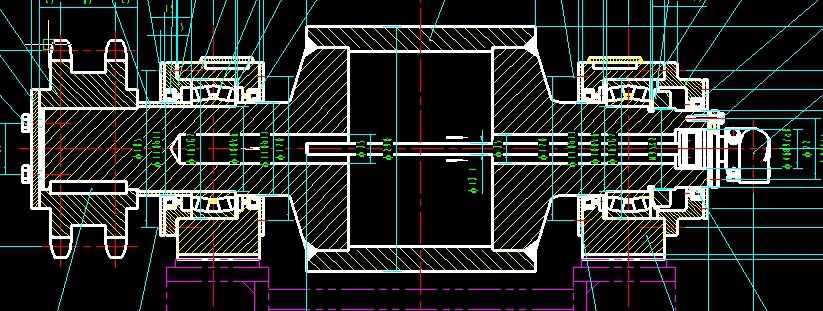

這個裝配是一端固定端，一端游動端，固定端（定位）軸承沒有間隙（僅游隙），而游動端軸承外圈和端蓋是有0.2左右的串量，主要是消除軸承受熱的軸向方向的變形，從這個圖可以看出設計選擇雙向圓錐輥子軸承，這就說明這個軸承能同時承受徑向力和軸向力，軸承內圈能夠自動調心得目的。

成歌2047 發表于 2016-11-10 20:17
左邊那軸承也有定位的，內圈定位了，內圈左邊有軸肩定位，內圈右邊有一彈性定位墊圈定位，但這定位圈有彈性 ...

左邊是軸肩，右邊是止動墊圈加圓螺母吧，典型的定位方式，都用內圈定位，個人覺得這不需要彈性

模糊

應該是留有補償量！要不軸承容易損壞

軸承座外面還有水冷，像我曾經設計的圖紙。為什么這樣設計？有2點：
1. 為了適應軸受熱伸長,因為鋼坯溫度高。
2. 為了便于安裝，兩邊是獨立軸承座。

多看看機械設計手冊
