擺動的懸臂，怎樣保證軸向不擺動

查看數: 6992 | 評論數: 17 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-11-5 23:18

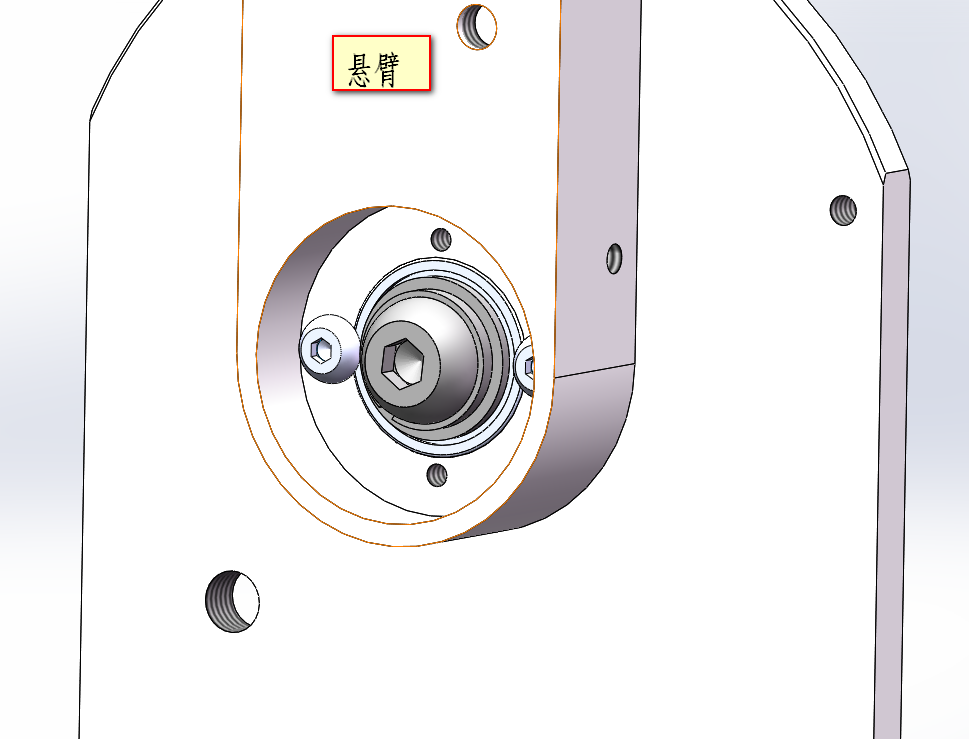

如圖，擺動的懸臂，轉動可以，怎樣保證軸向不晃動，請教大神，謝謝

回復

rtskiss 發表于 2023-8-23 11:43:43

一個交叉滾子軸承解決

zl12yy 發表于 2023-8-23 10:06:54

擺動軸的內側跟內側的板做一個圓弧槽，軸的內側裝一個凸輪隨動器

FKUEDEJXSQ2 發表于 2023-8-23 08:24:14

角接觸軸承

forbetter 發表于 2016-11-8 10:09:31

這個軸向晃動，分為擺臂的軸向擺動和軸在擺臂內的軸向竄動兩部分，要區別對待！

煙雨 發表于 2016-11-8 00:39:40

水秀天藍發表于 2016-11-6 14:00
采用兩只圓錐滾子軸承。

兩個圓錐滾子軸承要怎么搭配？我是要一起放在搖臂里的

煙雨 發表于 2016-11-7 23:24:07

水秀天藍發表于 2016-11-6 14:00
采用兩只圓錐滾子軸承。

圓錐滾子軸承要怎么配對放在一起呢？螺絲擰緊兩個內圈的話好像會卡死外圈

york123456789 發表于 2016-11-7 11:42:32

轉軸與軸承內圈固定鎖緊，軸承外圈壓緊可以么

未來第一站 發表于 2016-11-6 20:43:36

要可靠的解決，加推力軸承，預緊。

古德里安333 發表于 2016-11-6 20:31:48

深溝球控制徑向，加一個碟形彈簧和平面軸承。軸向和經向各管各。
