發布時間: 2016-11-4 09:45

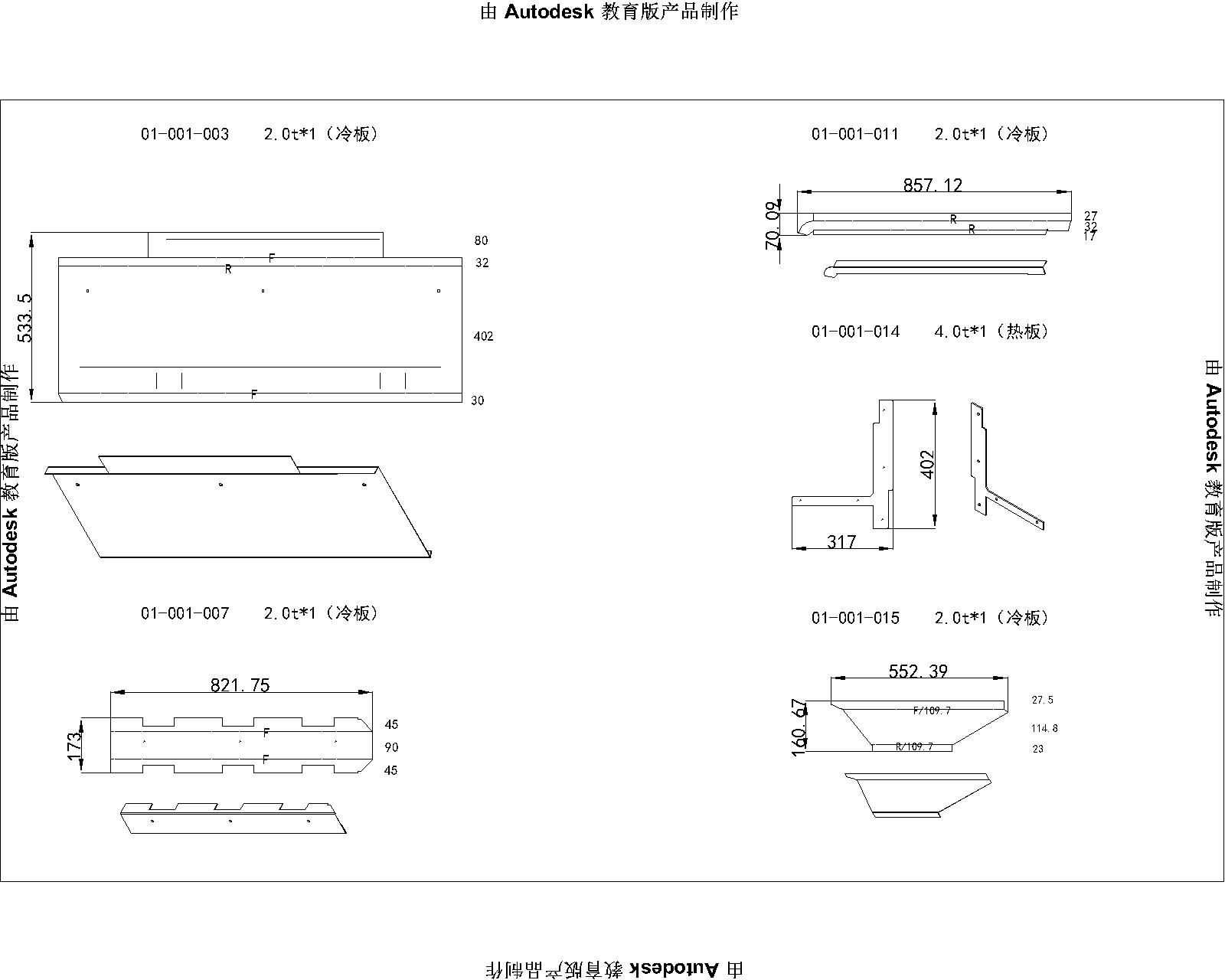

正文摘要:這個圖框中有5種鈑金小件,請問是怎么由SolidWorks三維鈑金轉換為圖示中的CAD二維圖的?CAD圖中的尺寸標注是自動生成的還是手動標注的? |
直接SW 出工程圖啊 |
工程圖轉DWG |
出了工程圖,標注了尺寸,都可以打印出來了,甚至生成jpg文件了,沒有必要轉autocad的了。 |
有鈑金展開圖.. |
尺寸在SW里面可以自動標注,但有些地方不是很符合習慣,需要手工調整,在SW或CAD里面都可以。 |
跟一樓一樣 |
可以鈑金展開的,樓主再學習學習這個功能。展開后方便切割下料 |
![]() |
我是把SW轉化為工程圖,再把工程圖另存為CAD。 |
