krazy18 發表于 2016-11-27 11:17
最簡單的控制了。。。氣缸的運動通過電磁閥的換向來動作。。。電磁閥的得電與斷開通過按鈕或者腳踏開關來實 ...

謝謝！
" ^/ L9 s% w6 u5 H

最簡單的控制了。。。氣缸的運動通過電磁閥的換向來動作。。。電磁閥的得電與斷開通過按鈕或者腳踏開關來實現。。。把你的動作理順了，按照接線就可以了。。。祝樓主早日成為機電全能工程師。。。

控制要求是什么

心然自我 發表于 2016-11-4 08:55
這個是非標設備，動作原理很簡單！機械結構我自己會做，電氣方面不懂！主要是我現在學電工基礎，想請教這 ...

$ R& m5 s8 j7 S) c( _4 x這要看設備實現的功能以及實現這些功能需要哪些電氣動作，還有根據這些電器件本身的功能來分析。

一星一億 發表于 2016-11-3 14:10
5 i4 v# E; B3 u/ ^. X; U! C保險，急停，伸出，收回，接觸器，懂了工作原理就會接線了

4 {. I8 D0 z0 I- i求原理圖

星-星 發表于 2016-11-3 13:29

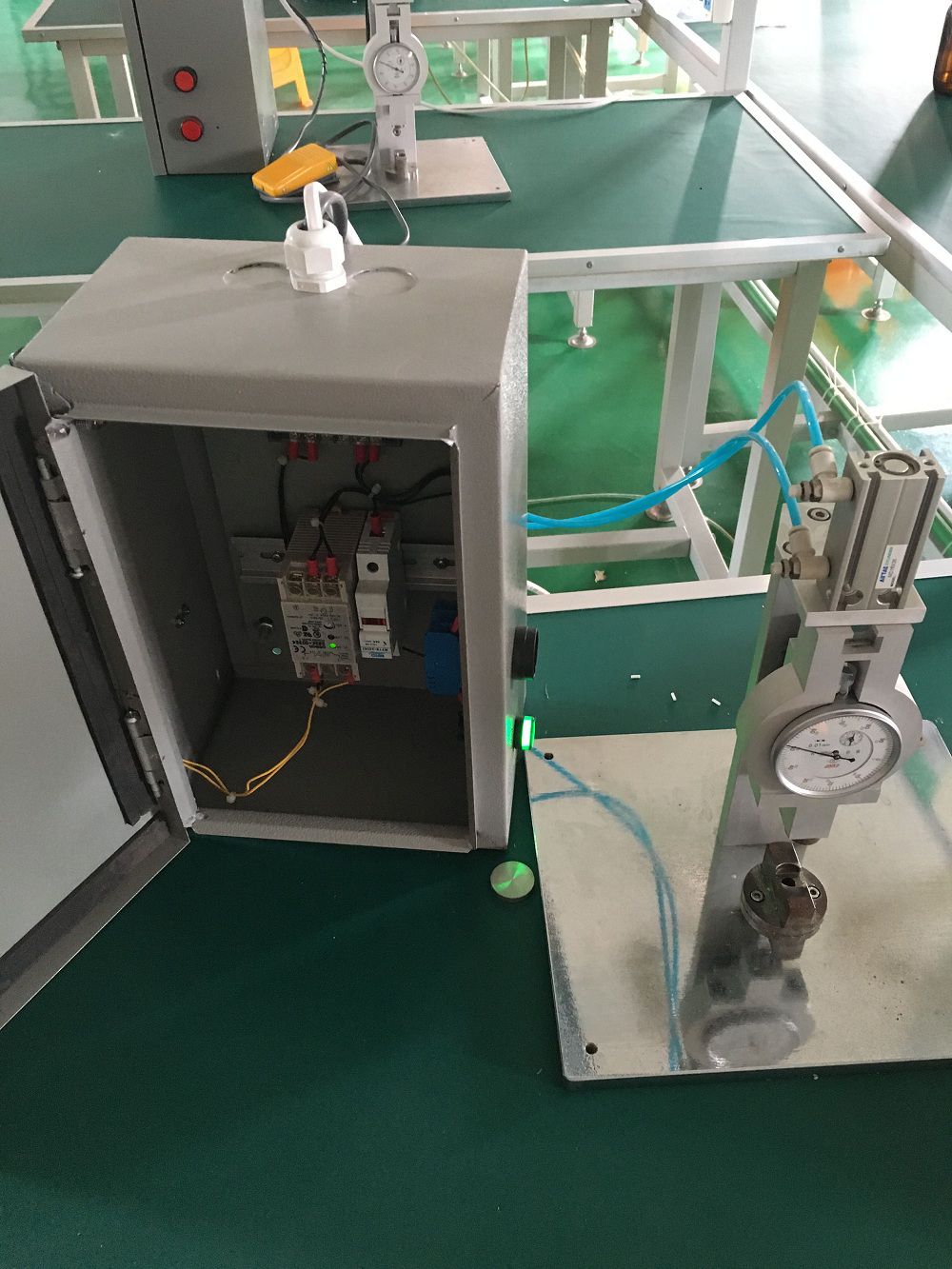

看圖片，只是控制一個電磁閥，這個不需要什么圖紙的
看圖片，線都接好了，指示燈也亮了，不再需要接什么線 ...

! I; v2 e+ K- ~/ ~/ I- E學書本太慢，正好有實例可學快一些，也慢慢懂了一點！

albert.tang 發表于 2016-11-3 10:22
廠家沒有提供嗎？不提供的話也應該提供安裝服務吧，一般設備上都要粘貼本機的線路圖和原理圖的吧。

這個是非標設備，動作原理很簡單！機械結構我自己會做，電氣方面不懂！主要是我現在學電工基礎，想請教這個設備的電氣原理圖是怎么樣的？
* u' N* Y7 K, k# C( L; o0 t

我走更遠 發表于 2016-11-3 10:28
首先，接氣路，看上去已經是接好的了。
/ [' \* Z) c" p+ K2 X8 }其次控制電路，應該是黃色的手按或腳踩開關控制的，這兩條線中聯到 ...

是這樣控制的，主要是我現在學電工基礎，想請教這個設備的電氣原理是怎么樣的？
