推料的時候，鉚釘會被推飛掉，求指點

查看數: 6322 | 評論數: 19 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-11-1 20:38

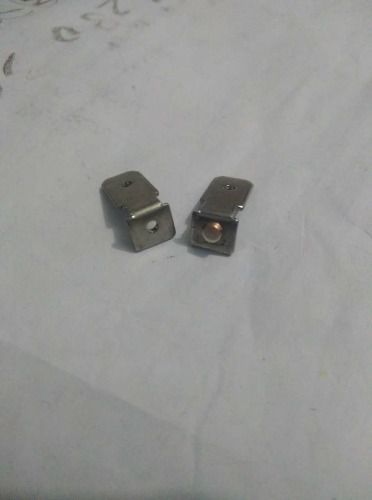

產品從右往左，經滑道，進入工作位置，然后由吸盤吸一顆鉚釘，送入工件孔內，等待下一次推料過來，將鉚釘和工件推送到鉚接工位鉚接，現在有一個問題，因鉚釘是直接放在工件孔內的，推料的時候，會直接把上面的鉚釘推 ...

回復

上梁 發表于 2023-9-1 11:33:25

3樓的方案可以

機械~啊哈 發表于 2023-8-31 17:45:37

加磁鐵

FKUEDEJXSQ2 發表于 2023-8-22 14:03:14

學習下

我走更遠 發表于 2016-11-2 09:19:50

滑槽邊上加一高度限位板，限位板只遮鉚釘一半，方便觀察，高比鉚釘高約1~2mm，在吸盤放鉚釘處，和鉚接處避空。

0377zjp 發表于 2016-11-2 08:53:55

可以推桿前端加彈簧緩沖

yufandehao 發表于 2016-11-2 08:46:56

liuyong453 發表于 2016-11-2 08:41
我覺得你用回轉式的比較好。搞個6個位，將支架放上去后，裝鉚釘，組件一起旋轉到鉚合位后鉚接。還有另外一 ...

我不是專業人員，不會設計，轉盤的下次會考慮，謝謝大濕兄

liuyong453 發表于 2016-11-2 08:41:34

我覺得你用回轉式的比較好。搞個6個位，將支架放上去后，裝鉚釘，組件一起旋轉到鉚合位后鉚接。還有另外一種方式就是送料和鉚接一起。結構可參考螺絲機鎖螺絲。

yufandehao 發表于 2016-11-2 08:40:12

面壁深功發表于 2016-11-2 07:31
加個液壓緩沖器吧

謝謝，我一會試一下

yufandehao 發表于 2016-11-2 08:38:10

albert.tang 發表于 2016-11-2 08:31
工件到位后放入鉚釘然后鉚接不好嗎？

我也是這樣考慮的，不過這樣速度就慢多了

albert.tang 發表于 2016-11-2 08:31:42

工件到位后放入鉚釘然后鉚接不好嗎？
