大家看看有這樣畫剖切圖的嗎

查看數: 20071 | 評論數: 77 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-11-1 13:59

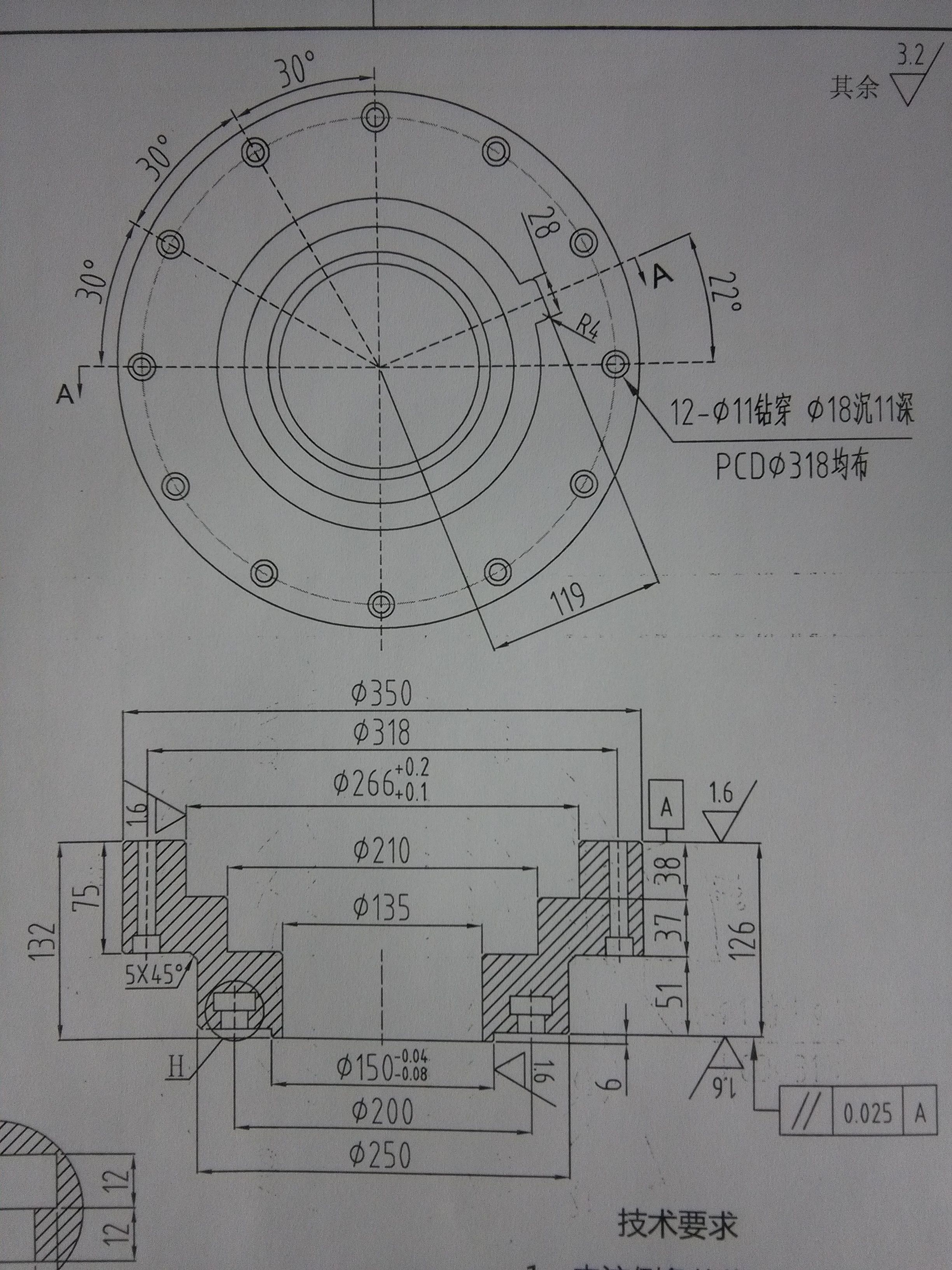

這是一個供貨方給我傳過來的圖紙，怎么看都感覺別扭，這樣的畫法可以嗎？

回復

東莞打螺絲 發表于 2023-8-24 09:58:58

一不留神就掉坑，看著又難受，不看又不行，打回去吧，順便從教材剖視圖那里截個圖讓他們學一下，不能為了遷就就降低制圖標準。

平凡yjr 發表于 2023-8-24 07:47:42

標H的二個孔，不知那里來的？

平凡yjr 發表于 2023-8-24 07:45:34

缺圓形剖分的連接線，看著別扭

呵呵hahei 發表于 2023-8-23 11:56:31

不是1:1的圖，右邊不應該出現沉頭孔，想表達寬度28的槽的深度，也沒有再剖視圖上表達出來

twzd333890501 發表于 2023-8-23 10:59:18

剖面視圖不是上面的A-A的，鍵槽的標注119這個尺寸沒法量

風味鍋巴 發表于 2023-8-23 10:36:32

感覺應該是想用旋轉剖表示，但是下面的視圖不太對

FKUEDEJXSQ2 發表于 2023-8-23 08:33:25

能看懂就行

wq168 發表于 2016-11-8 09:20:05

呵呵！少來幾條線，是很別扭，不過尺寸全就行

︶ㄣ﹫博 發表于 2016-11-7 14:44:42

貌似加工要求很粗糙啊！
