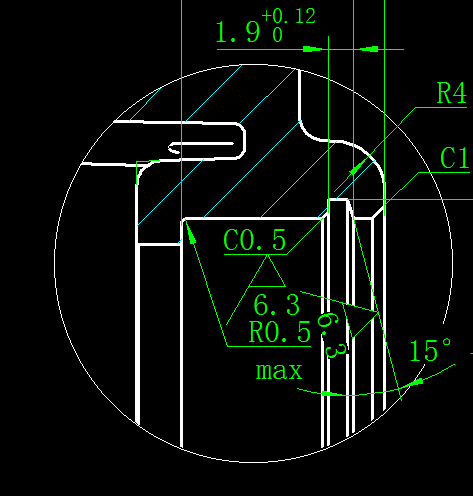

不好測量

面壁深功 發表于 2016-10-27 17:46
這個比較傷腦筋。這樣吧,把它做成
1，比內孔直徑小0.05的臺階，出去處逼空，處面大于內孔。
2，空心帶錐 ...

你這太復雜，有沒有簡單一點的

wjm98 發表于 2016-10-27 17:28
剖一個，就可以直接量了。尺寸要求不嚴的話就這樣。

我們每過一段時間就要抽檢，不可能每個都剖開

沒看太明白，是做成了一個螺紋嘛？

卡簧槽檢具沒有設計過，看圖片你們公司設計卡簧槽檢具不錯，

這個比較傷腦筋。這樣吧,把它做成
1，比內孔直徑小0.05的臺階，出去處逼空，處面大于內孔。
2，空心帶錐度，外帶盡細牙曙孔，
3，配車帶細牙螺紋的脹錐頭
4，外套線割到手柄處
5，通過螺紋錐軸向變化刻度判定

剖一個，就可以直接量了。尺寸要求不嚴的話就這樣。

用卡簧

期待！！！
