學習了

分析的不錯

樓主我給你一個類似的機構，你對比下看看

總結的很好

有道理，長知識

0377zjp 發表于 2016-10-26 10:42
原理解析：
相對于移動齒條，移動齒條與齒輪咬合，所以齒條獲得齒輪的牽連速度（氣缸的推動速度），相對于 ...

受教了，感謝！

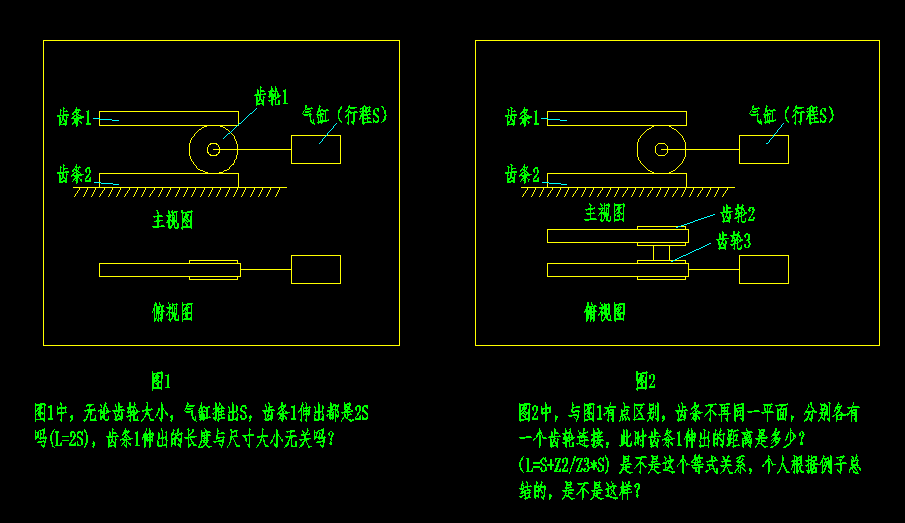

原理解析：
相對于移動齒條，移動齒條與齒輪咬合，所以齒條獲得齒輪的牽連速度（氣缸的推動速度），相對于固定齒條，齒輪的牽連速度是與固定齒條純滾動的結果（齒輪不可能跨過固定齒條的齒來平移，只能通過嚙合運動來實現），所以牽連速度數值上等于轉動線速度，而這種轉動線速度又傳遞給移動齒條，又轉變為兩者之間的相對速度，相對速度+牽連速度=絕對速度  相對速度=牽連速度，所以兩倍于牽連速度（氣缸的推動速度）；
雙聯傳動無非是直徑不同導致傳遞過去的轉動線速度發生變化所致。

學習！

未來第一站 發表于 2016-10-25 18:41
樓主總結的不錯。
都可以肯定。

好的，頭一回接觸。好的，謝謝！
