這種類似的花鍵槽能加工出來，采用數控鍵槽機床拉槽，這種新式鍵槽加工機床是一種專用內孔槽加工機床 它完全改變了老式插床、內拉床加工內孔鍵槽的理念，綜合了插、拉、刨床三者的優點 ，設計新穎，并采用數控技術和獨特的內孔定心工藝以及特殊的進刀原理，它的加工速度和加工精度是傳統方法沒法比的；它能加工1. 內孔平鍵鍵槽 2. 不同齒形內花鍵3. 孔內螺旋油槽、內螺旋齒輪4.  螺旋內花鍵、5. 錐形內花鍵6. 盲孔鍵槽、型面。

還是做通的好，沒必要給自己找麻煩

我叫小胡子 發表于 2016-12-9 20:25
是否可以考慮做通  那樣加工就方便多了

謝謝您！
已經改成做通的了。

是否可以考慮做通  那樣加工就方便多了

17567410 發表于 2016-10-14 08:34
問題是作為設計者，有沒有必要把它搞成這個樣子，如必須除外。設計的東西適用、易于獲得才是最佳滴。不求最 ...

這個建議中肯！

用加工中心不行嗎？？？？

面壁深功 發表于 2016-10-13 20:17
車臺階孔-加工出頭-鑲套

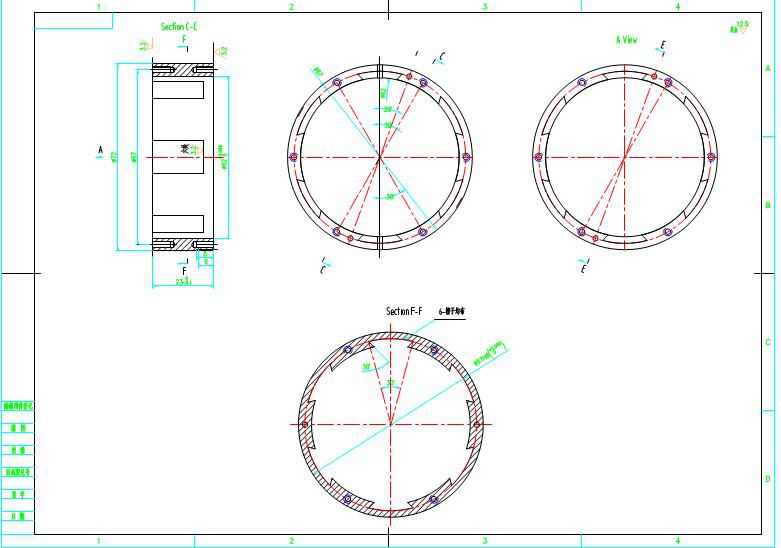

前輩，還想請教下，關于熱套前零件圖和熱套后裝配圖的尺寸標注問題

有些尺寸是在熱套前的零件圖上就加工完畢了，熱套后不再加工了。

但是為了將熱套后的裝配圖的尺寸標注地完整些，上述只在零件圖中加工的尺寸有的又出現在熱套后的裝配圖上。

想請教：
1 在零件圖和裝配圖上標注兩次，會不會造成二次加工？
2 如果會的話，應如何避免（在我想把裝配圖尺寸標注得完整些的前提下）？

面壁深功 發表于 2016-10-13 20:17
車臺階孔-加工出頭-鑲套

恩，這肯定是過盈配合了~
多謝前輩！
