大家談談如何實現轉軸的鎖死問題

查看數: 14862 | 評論數: 25 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-10-11 18:03

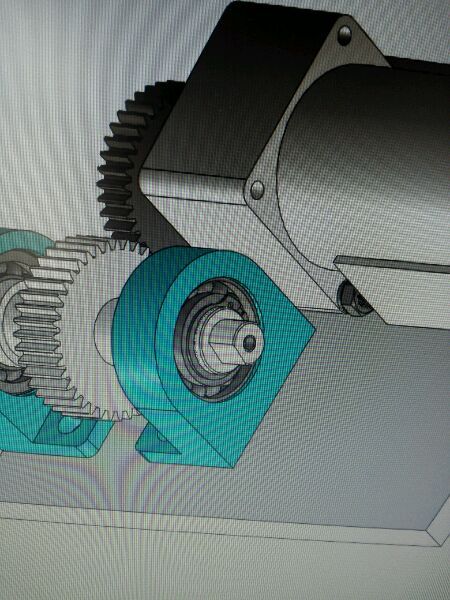

電機帶動一個軸旋轉一個角度后，需要把軸鎖死，保證軸不轉動；自鎖需要用電控；裝置體積不要太大；長寬高200*80*60以內。大家有沒有好想法或好結構 ...

回復

wucaida 發表于 2016-10-19 08:11:28

做一個剎車裝置

木佳森 發表于 2016-10-17 18:03:18

yjd1116 發表于 2016-10-13 22:07
20樓主建議可行。

扭簧會不會出現晃動？

木佳森 發表于 2016-10-17 18:02:56

面壁深功發表于 2016-10-13 21:48
這么小的空間，只有采用扭簧制動

扭簧制動會不會出現晃動？

優化結構，設置好孔定位發表于 2016-10-17 18:20

優化結構，設置好孔定位發表于 2016-10-17 18:17

10220916 發表于 2016-10-14 08:27:51

用液壓缸吧蝸桿壓在蝸輪上。。。。

yjd1116 發表于 2016-10-13 22:07:20

20樓主建議可行。

yjd1116 發表于 2016-10-13 22:06:48

空間允許的話，氣動盤剎抱從動件。

面壁深功 發表于 2016-10-13 21:48:43

這么小的空間，只有采用扭簧制動

ltzian 發表于 2016-10-13 17:17:25

這個50Nm的慣性扭矩，機構末端要求停止精度是比較困難的，按樓主的說法，做硬限位的可能基本沒有了。
電機加剎車，末端機構加盤式剎車兩個同時作用

木佳森 發表于 2016-10-13 15:00:34

有沒有搞非標制作的？這個結構能做嗎
