求助大型絲桿滑軌機構的防塵結構怎么設計?

查看數: 8268 | 評論數: 11 | 收藏 2
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2016-10-6 19:52

正文摘要:

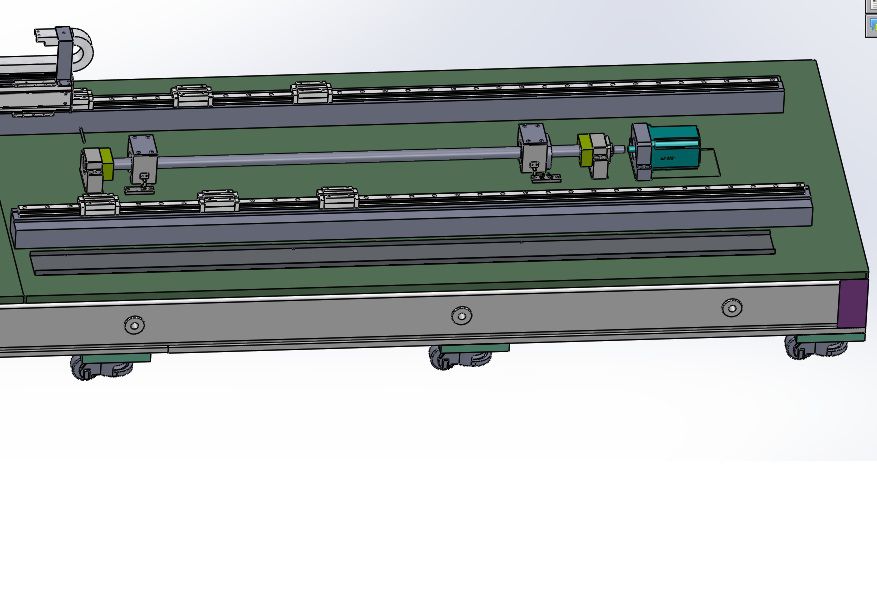

各位大俠,目前手里有一個結構較簡單的絲桿滑軌機構,執行往復的慢速移動(10米每分鐘),要增加防塵結構,倒不需要高級防塵,只是說要防止一些肉眼可見的細渣落到滑軌和絲桿上面。本來倒也不復雜,但是問題在于,這 ...

回復

18304078604lx 發表于 2016-10-9 13:29:29
學習學習
ltzian 發表于 2016-10-7 08:47:41
按LZ的說法,應該也只有LZ同事的說法會合適點
面壁深功 發表于 2016-10-7 06:36:44
這種不可就防塵而防塵,這樣吧,你在每個滑動塊二端安置毛條就可以了。
蔡皓618 發表于 2016-10-6 22:49:44
水秀天藍 發表于 2016-10-6 21:53
精度多高?不高用滾輪確實不錯。

請問你有沒有價格中等,質量也還不錯的滾輪導軌供應商推薦?
我想咨詢他們一下。謝謝了!
蔡皓618 發表于 2016-10-6 22:48:27
水秀天藍 發表于 2016-10-6 21:53
精度多高?不高用滾輪確實不錯。

精度不高,絲桿導軌機構只是負責把物體從右端運送到左端,運送距離為1.4米,但是物體比較重,大約300公斤。到了左端就停著,等待我的焊接機構焊接上面的幾個點,焊接機構是有配CCD的,所以,只要停的位置不偏差太多,應該不會有問題。
我從來沒用過滾輪機構哦,不知道有什么講究?
你說的那個塑料的能承受幾百公斤這種重載嗎?

點評

塑料的建議咨詢易格斯官網。幾百公斤貌似重了些,沒用過這么高的。  發表于 2016-10-7 10:25
滾輪一般用于高速,同樣尺寸情況下,滾輪的負載比滑塊要小。  發表于 2016-10-7 10:16
水秀天藍 發表于 2016-10-6 21:56:59
蔡皓618 發表于 2016-10-6 21:01
對了,還在百度的過程中,發現一種滾輪式導軌,看它的介紹是說防塵效果超好,不需要防塵罩,但是我的是細渣 ...

還可以用塑料滑動導軌,易格斯的貌似不錯,也不怕灰塵,連潤滑都不用。
水秀天藍 發表于 2016-10-6 21:53:56
蔡皓618 發表于 2016-10-6 21:01
對了,還在百度的過程中,發現一種滾輪式導軌,看它的介紹是說防塵效果超好,不需要防塵罩,但是我的是細渣 ...

精度多高?不高用滾輪確實不錯。
蔡皓618 發表于 2016-10-6 21:19:24
未來第一站 發表于 2016-10-6 21:06
1,導軌防護就這么兩種還有就是不銹鋼板的收縮防護,那個比風琴防護更占地方。
2,再就是類似卷簾門的一種 ...

感覺以前看到過的風琴防護,都是兩端比絲桿滑軌機構本身長不少才行。我的機構總體已經很長了,左端和右端都不能加長太多,左端是激光焊接的機構,右邊要放別的設備,我這個設備的總長已經到接近4米了,感覺不太好加長了。。。。
未來第一站 發表于 2016-10-6 21:06:08
1,導軌防護就這么兩種還有就是不銹鋼板的收縮防護,那個比風琴防護更占地方。
2,再就是類似卷簾門的一種防護,國外的大型鏜床上見過。
3,還得從你這里找辦法‘還想過用兩端風琴罩的方式,但是我的長度方向又被其他設備限制,不太適合加長。’
