給擺桿加什么樣的緩沖器才不容易損壞緩沖器？

查看數: 6076 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-9-28 19:53

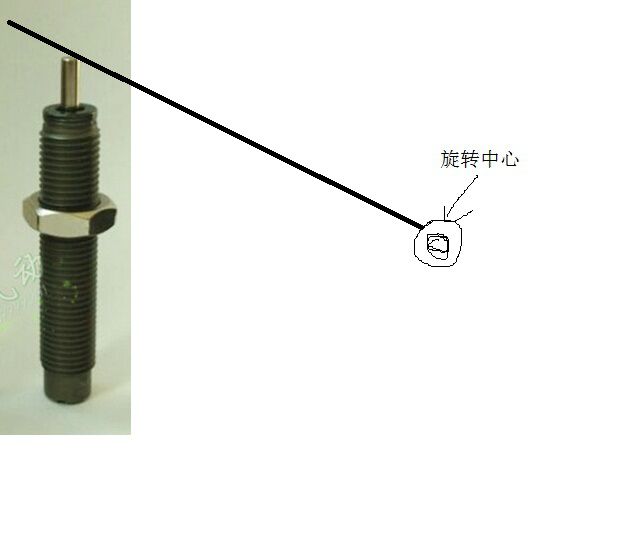

如題，見圖，因擺桿不是直線運動，那么作用到緩沖器頂桿上的力是斜的，時間長了，以及頻率高了緩沖器的頂桿很容易被憋歪，繼而損壞，不知道大家在這種類似場景下是如何使用緩沖器的（有專門針對這種場景的緩沖器嗎？ ...

回復

左目之傷618 發表于 2016-10-21 14:11:21

設計中和樓主碰到同樣的問題，不知道樓主現在有沒有找到解決辦法，方便指導下么？
我個人比較傾向于在擺臂上增加一個線性滑塊，滑塊上再加一個復位彈簧。

xue428032 發表于 2016-9-29 20:11:40

速度有要求嗎，不然在擺桿中心那邊加個扭簧，或者類似的旋轉緩沖器

成歌2047 發表于 2016-9-29 15:13:39

擺桿和緩沖器連接處加個滑動軸承，滑動軸承套在擺桿上。

0377zjp 發表于 2016-9-29 10:23:58

設計一個如圖所示的鉸鏈就可保證頂桿受力不偏斜


ahway 發表于 2016-9-29 10:11:33

似水流年ilovepc 發表于 2016-9-29 09:31
沒看太明白，感覺結構上和緩沖器差不多的，套在緩沖器上用的嗎？這個是因為它的頂桿端面是弧面嗎？

套在緩沖器前端使用。看結構，主要是力的傳遞：

似水流年ilovepc 發表于 2016-9-29 09:31:36

ahway 發表于 2016-9-29 09:12
你需要一個偏心轉接頭：

沒看太明白，感覺結構上和緩沖器差不多的，套在緩沖器上用的嗎？這個是因為它的頂桿端面是弧面嗎？

ahway 發表于 2016-9-29 09:12:35

你需要一個偏心轉接頭：

曲柄滑塊機構 發表于 2016-9-29 08:57:39

緩沖器斜著放，垂直于桿.
