減速機的軸短了如何解決

查看數: 7474 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-9-25 16:58

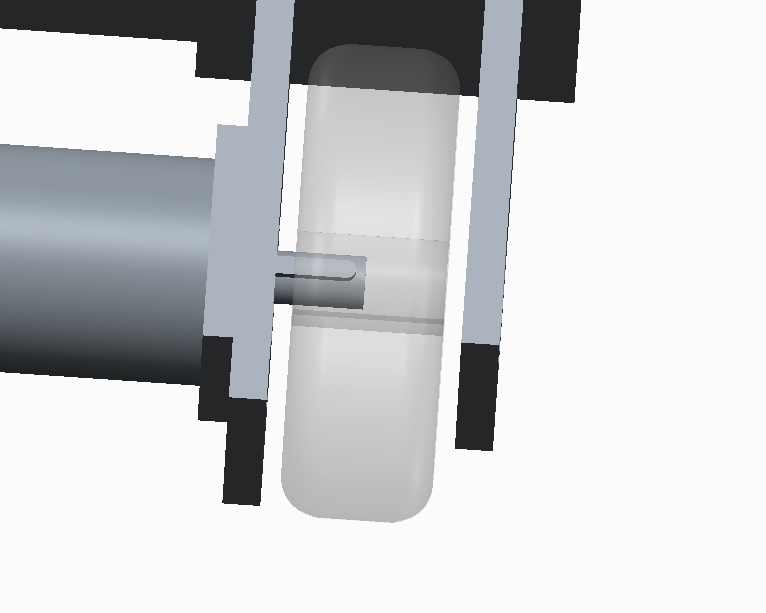

圖面是一個減速機我要帶動一個驅動輪轉動，驅動輪上面是有鍵槽的，但是現在減速機的軸太短了，我要用什么來解決呢，減速機軸是14的輪子中心可以自己加工，孔大小35以內就行 ...

回復

supperslz 發表于 2016-9-29 09:02:02

輪子做徑向卸荷，與減速機周間增加過度傳動連接件。

小弟波仔 發表于 2016-9-26 10:28:06

如果要求不高，直接做個軸套套上去

小弟波仔 發表于 2016-9-26 10:27:35

如果要求不高，直接做個軸套套上去

成歌2047 發表于 2016-9-26 08:43:56

車一根軸，軸與輪子通過鍵連接，這根軸與左右板增加二個軸承支撐，這根軸與減速器的軸通過聯軸器聯接。

機械設計逍遙 發表于 2016-9-26 08:33:19

輪子做出凸型的

小河HH 發表于 2016-9-25 23:31:03

可以在軸的端面鉆孔，攻絲，然后在外邊增加一個擋板，這應該是比較常用的方式之一。

鋼鐵裁縫 發表于 2016-9-25 22:18:18

量大直接定做，價格也高不了多少，量小，把減速機拆下來，再車根軸。

微風習習 發表于 2016-9-25 21:13:32

同意樓上觀點，先考慮受力，再考慮結構設計，受力大小不同，結構設計就不同。。

穆斯克 發表于 2016-9-25 20:48:23

看樓主減速機軸徑14mm，料想負載不會太大。不過看樓主這結構，輪子目測40mm寬，不會是想做什么機構的車輪吧？做車輪還是按照8樓的方法吧
