提出這個問題之前要先說清楚：1、工藝流程，到本工序前的工件狀態；2、本工序的工藝手段。即使同樣一個零件、同一張圖紙，也沒有放之四海而皆準的工藝方案，當然也就沒有一個絕對的工裝夾具設計。你有什么手段，裝備？打算怎么干？……沒有這些前提，任何夾具設計方案都只能是在校生做的課程設計，實用意義不會很大。
# T' W; f1 h4 H" Q+ c6 |1 T

掛726面 發表于 2016-9-19 15:59
% i/ {3 g; p7 k& X: G& a這道工序之前那倆小孔加工了嗎·····如果好了，我的想法靠這倆小孔一邊用一面兩銷 然后另一邊用氣缸或 ...

/ \$ ~9 h% |8 }9 c+ u% F) _- z沒有，孔槽都沒有，我的上一道工序是銑底面，然后就是我加工25mm的兩個孔，小孔是在我之后

小小劉llt 發表于 2016-9-19 15:30
得先說明前一工序的工件狀態。   本序用精密平口鉗夾持兩側面，可行嗎？

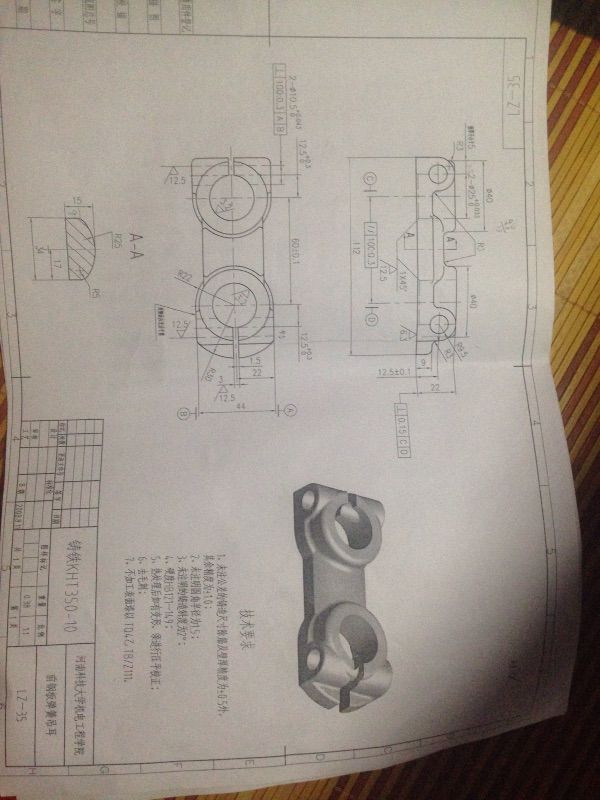

6 g' V+ x1 T/ g, T- z孔，槽都沒有，我的上一道工序是銑底面，然后就是我鉆擴鉸25mm的兩個孔

以其中一個側面定位，壓板壓中間。

參照汽車連桿吧

我發現,40多年前,人們就考慮效率問題了,那時躍進汽車廠(南汽)的一些老工人技師們做出的夾具都是安全高效,保質的,反到現在21世紀的人們考慮問題越來越復雜,但越來越低效.

這道工序之前那倆小孔加工了嗎·····如果好了，我的想法靠這倆小孔一邊用一面兩銷 然后另一邊用氣缸或者其他方式夾緊    不知道是否可行

小小劉llt 發表于 2016-9-19 15:30
5 j& J9 p/ ?) s: d% i( n# x' e得先說明前一工序的工件狀態。   本序用精密平口鉗夾持兩側面，可行嗎？

7 q- J2 e5 b2 j& b) a小孔和槽還有大孔都沒有，我的是第二道工序，鉆擴鉸大孔，第一道是銑底面，謝謝

小小劉llt 發表于 2016-9-19 15:30
得先說明前一工序的工件狀態。   本序用精密平口鉗夾持兩側面，可行嗎？

8 W; W7 ?  I" X: x& ?- Y2 r7 P小孔和槽還有大孔都沒有，我的是第二道工序，鉆擴鉸大孔，第一道是銑底面，謝謝

再而三 發表于 2016-9-19 15:34
http://www.ytsybjq.com/thread-470435-1-1.html你倆是同學嗎
管理員把這貼放人才職場，真有意思

2 C% V* f. z- }% B, I是的，哈哈哈哈，請指導
