伺服減速機輸出軸斷裂實例分析

查看數: 7119 | 評論數: 29 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-9-10 11:32

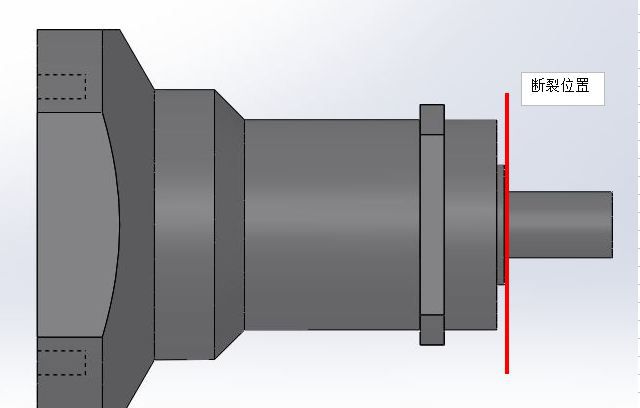

本帖最后由 121我與于 2016-9-10 11:59 編輯 PLN-90伺服減速機輸出軸斷裂，頭一次碰見這種情況，希望社區大神指點迷津，謝謝。情況是這樣的，該伺服減速機的驅動伺服電機為安川SGMGV-20，1.8KW，傳動方式是齒輪 ...

回復

cuger 發表于 2017-4-12 14:57:00

結果出來沒，是材料，熱處理還是倒角引起的呢？？

起個名很難啊 發表于 2017-4-5 16:09:35

小小劉llt 發表于 2016-9-10 13:51
個人認為是負載過大或者是劇烈沖擊的原因。

負載過大減速機內會打齒，軸受力應該大于輪齒

起個名很難啊 發表于 2017-4-5 16:07:57

會不會安裝有問題，使軸承受了徑向力

只有快樂 發表于 2017-4-5 13:33:43

我們公司也出現過這個問題，斷軸跟倒角有一定關系，但不是全部

大立水_zkBQ7 發表于 2017-4-5 12:23:26

零件設計有間隙！磨損過大！

wfr4094 發表于 2017-4-1 13:28:20

這種軸式安裝的方式基本不用了，用幾年后斷軸是常見現象，我個人估計是疲勞斷裂，類似于一根鐵絲，來回扭，總會有一下直接斷裂，斷面整齊。

艾特姆_楊甜 發表于 2016-9-12 21:19:54

qq2457626877，不知道樓主你的馬達有沒有振動或者異響？齒輪與減速機的同心度檢測過，齒輪與齒條的垂直度松緊度有調節嗎？

小小劉llt 發表于 2016-9-12 09:53:26

121我與發表于 2016-9-10 14:19
驅動負載重量m=70KG,u取0.1算，摩擦力F=umg=0.1*70*9.8=68.6N，加速度a=g，最大，一般為0.8g，則
沖擊力 ...

靜等回音。

Venerealulcer 發表于 2016-9-10 17:11:29

為什么不是選型不適合的原因呢？
