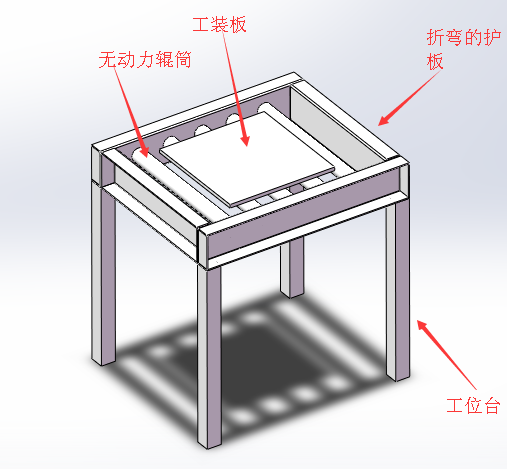

求教：工裝板在流水線上的阻擋定位問題

查看數: 7522 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-9-8 10:50

本帖最后由 muyangtu001 于 2016-9-8 10:52 編輯

回復

天天見太陽2 發表于 2016-10-24 20:59:25

C:\Users\Administrator\Desktop

廣州粵研鐘彥華 發表于 2016-9-8 15:26:45

muyangtu001 發表于 2016-9-8 14:06
找到了但是沒太明白怎么用的

這是個手動伸縮銷，拉起旋轉伸出和縮回，靠內置的彈簧和外圓臺階限制銷的位置

muyangtu001 發表于 2016-9-8 14:06:37

廣州粵研鐘彥華發表于 2016-9-8 11:08
樓主可能是想要米思米上那種叫旋鈕柱塞的東西，可在米思米官網上查PXYA就可以看到

找到了但是沒太明白怎么用的

這是個手動伸縮銷，拉起旋轉伸出和縮回，靠內置的彈簧和外圓臺階限制銷的位置詳情回復發表于 2016-9-8 15:26

muyangtu001 發表于 2016-9-8 14:02:00

我走更遠發表于 2016-9-8 13:31
最簡單應該是氣缸伸出阻擋了吧！設計一個氣缸從下面伸上來擋信前進，縮下去后，一切正常工作。

兩邊各一個氣缸把板子卡在中間嗎？

muyangtu001 發表于 2016-9-8 13:53:36

老腰發表于 2016-9-8 12:06
正解，就用阻擋氣缸，計算出慣性選擇相應的型號就可以。

阻擋氣缸只能擋住一個方向的啊，您的意思是左右兩邊都加阻擋，把托盤卡在中間位置嗎？

我走更遠 發表于 2016-9-8 13:31:31

最簡單應該是氣缸伸出阻擋了吧！設計一個氣缸從下面伸上來擋信前進，縮下去后，一切正常工作。

老腰 發表于 2016-9-8 12:06:58

313319402 發表于 2016-9-8 11:04
阻擋氣缸，有很多種形式和規格，可以按需采用。

正解，就用阻擋氣缸，計算出慣性選擇相應的型號就可以。

淡然 發表于 2016-9-8 11:40:09

位置要求不嚴格，感覺電磁鐵比較好，左右擋有點妨礙工人操作。

天天見太陽2 發表于 2016-9-8 11:13:32

工裝板中間開個槽線體中間裝個阻擋器
