絕對值編碼器結構簡介

查看數: 3016 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-9-8 09:23

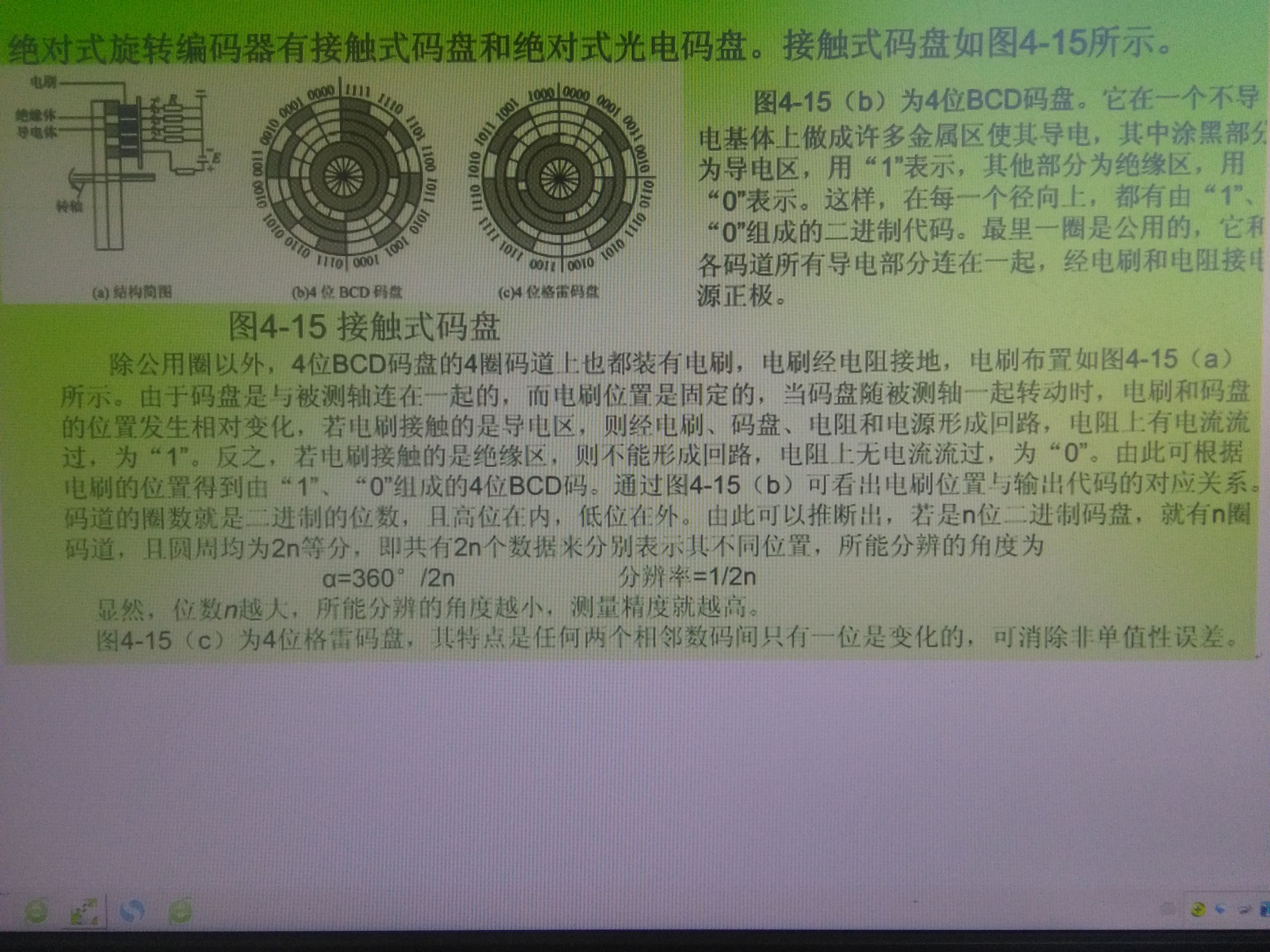

這是絕對值編碼器結構示意圖，和增量值編碼器相比，結構有很大的區別。有需要的社友可以作為參考。

回復

小河HH 發表于 2016-9-8 15:18:01

老腰發表于 2016-9-8 12:46
我們在使用過程中發現，觸摸屏上設定的氣缸角度和實際的角度有偏差約5度左右，相鄰的兩個氣缸觸發角度要 ...

還是層主對編碼器了解的多。

成歌2047 發表于 2016-9-8 13:06:41

絕對式旋轉編碼器，還是要學習的，每一個位置都輸出一組二進制的數字，在一圈范圍內沒有重復。可以省略數控機床開機回參考點的動作。

我們早就開始用絕對值的編碼器，這種好歸零。發表于 2016-9-8 15:26

絕對值編碼器是一種趨勢了。發表于 2016-9-8 15:18

老腰 發表于 2016-9-8 12:46:07

老腰發表于 2016-9-8 11:02
小河，實際中會發現觸摸屏上設定的氣缸觸發角度與實際上的觸發角度有偏差，請講一講這個問題。

我們在使用過程中發現，觸摸屏上設定的氣缸角度和實際的角度有偏差約5度左右，相鄰的兩個氣缸觸發角度要拉開10度左右才安全，造成這樣的現象的原因是編碼器的精度不夠，換一個精度高的就好了，順便說我們用的是歐姆龍的編碼器。

老腰 發表于 2016-9-8 11:02:54

小河，實際中會發現觸摸屏上設定的氣缸觸發角度與實際上的觸發角度有偏差，請講一講這個問題。

我們在使用過程中發現，觸摸屏上設定的氣缸角度和實際的角度有偏差約5度左右，相鄰的兩個氣缸觸發角度要拉開10度左右才安全，造成這樣的現象的原因是編碼器的精度不夠，換一個精度高的就好了，順便說我們用的是歐姆詳情回復發表于 2016-9-8 12:46

講談不上，我以機械為主，電氣了解不多，可以相互討論一下而已。發表于 2016-9-8 12:33

未來第一站 發表于 2016-9-8 09:51:45

明天上光柵尺吧，哈哈

感覺還是層主的資料多呀。發表于 2016-9-8 12:32

有需要的話，可以找點資料，哈哈發表于 2016-9-8 12:32
