總跳動量  Total Indicated Runout

學習了

TIR全稱確實應該就是Total Indicated Runout(全跳動)，但標這個縮寫不僅僅指全跳動，我理解是表示“形位公差”。我們美國公司資深技術人員發過來的圖紙上，無論是平行度、垂直度、還是同軸度等值的后面都加了T.I.R.。所以，我個人認為這只是形位公差值的統稱。

只有快樂 發表于 2017-6-1 21:15
這是哪個國家的標注方法？

美國就是這樣標，估計是歐美國家就有這樣的標注習慣

這是哪個國家的標注方法？

理解為是公差值，即尺寸為：公稱尺寸+/- 1/2（TIR前邊的數值）。

木子心亙祥 發表于 2016-9-2 12:43

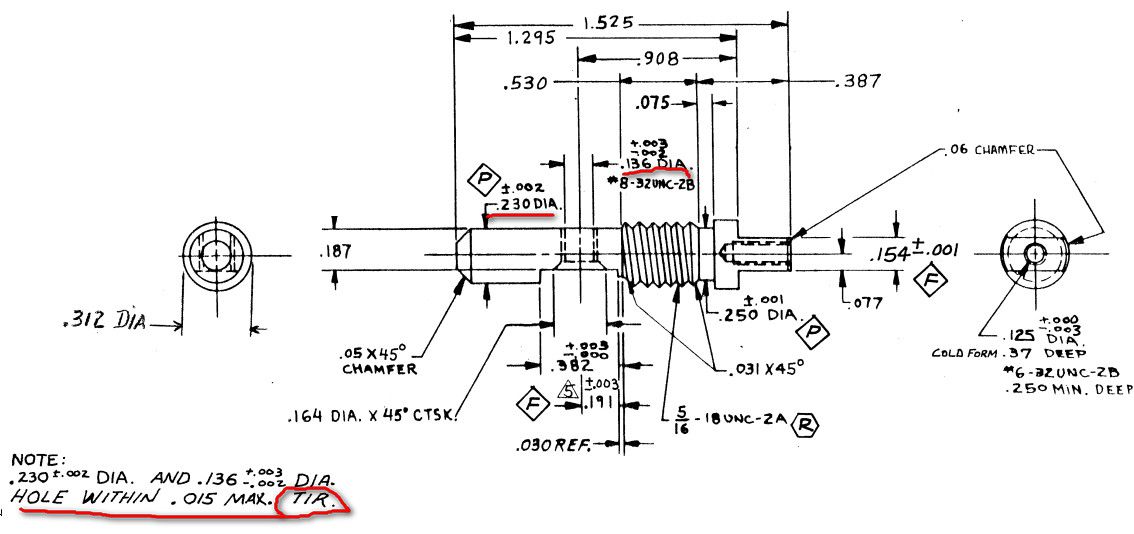

大神能不能就這張圖實際舉例說明具體怎么理解這個 Total Indicated　Runout  感覺還是不明白。

那請問橫向的螺紋孔TIR怎么理解，垂直度？

好復雜的外國圖紙，不遵守國際標準。
據說這個Tir在圖紙中具體零件的不同，標注不同。 比如：基準的標注、中心孔（符號）標注、焊接符號標注、錐度或斜度標注、沉孔標注，等。 線性尺寸，簡稱尺寸，是指兩點之間的距離，如直徑、半徑、寬度、深度、高度、中心距等。
