常用開槽夾桿尺寸內部標準

查看數: 3487 | 評論數: 7 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2016-8-29 22:09

正文摘要:

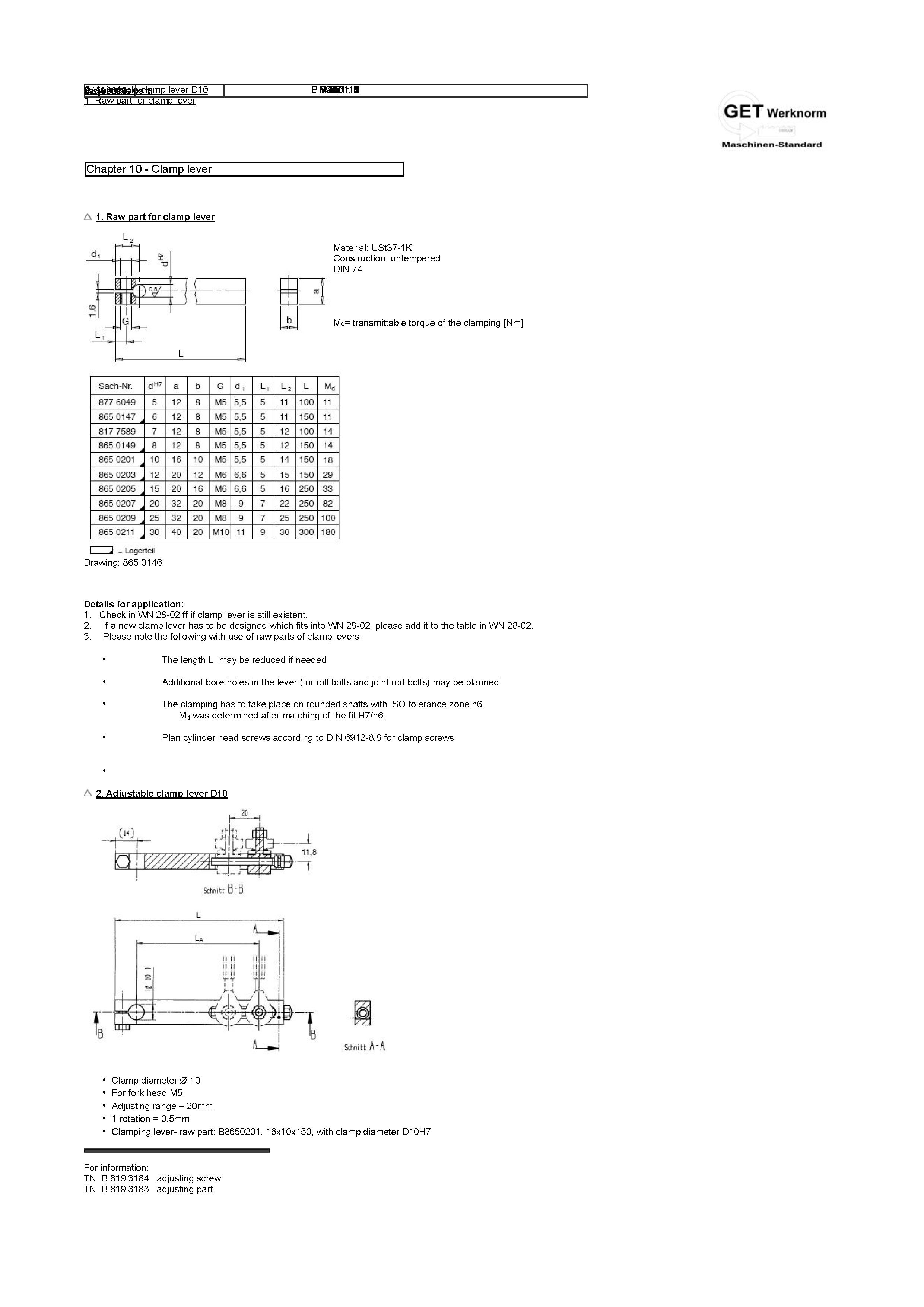

照片資料為外企內部常用的開槽夾桿用夾臂尺寸標準，可以夾緊的桿外徑從5至30，桿公差用g6或h6。

回復

我走更遠 發表于 2016-8-30 11:26:53
看來各種型材的開槽標準略有不同，其實都應該差不多，因為這個槽的尺寸應該不是那么的精密，也沒有那么的重要吧。
一展刀鋒 發表于 2016-8-30 10:44:09

如果沒有調節的需要
我一般用misumi上的標準，比較了下，跟你的一樣，并且說明了是在開口之前的尺寸
http://cn.misumi-ec.com/vona2/detail/110300359650/?





軒然紅君123 發表于 2016-8-30 08:39:00
恩，不錯呀
淡然 發表于 2016-8-29 22:50:49
謝謝分享！

點評

學無止境！分享的精神值得點贊！  發表于 2016-8-30 08:27
這點東西也入您的法眼。  發表于 2016-8-29 22:57
老腰 發表于 2016-8-29 22:38:04

能用上就好。

點評

如果沒有調節的需要 我一般用misumi上的標準，比較了下，跟你的一樣，并且說明了是在開口之前的尺寸 http://cn.misumi-ec.com/vona2/detail/110300359650/?  詳情 回復 發表于 2016-8-30 10:44
一展刀鋒 發表于 2016-8-29 22:37:02
謝謝分享資料

點評

能用上就好。  詳情 回復 發表于 2016-8-29 22:38
老腰 發表于 2016-8-29 22:13:59
照片中下部分是10mm夾桿用可調連桿調節范圍，右邊表示關節軸承調節行程，其中最右邊的是調節螺栓。
