雕刻機行程問題

查看數: 3363 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

小無缺與花魚兒

發布時間: 2016-8-29 17:03

正文摘要:

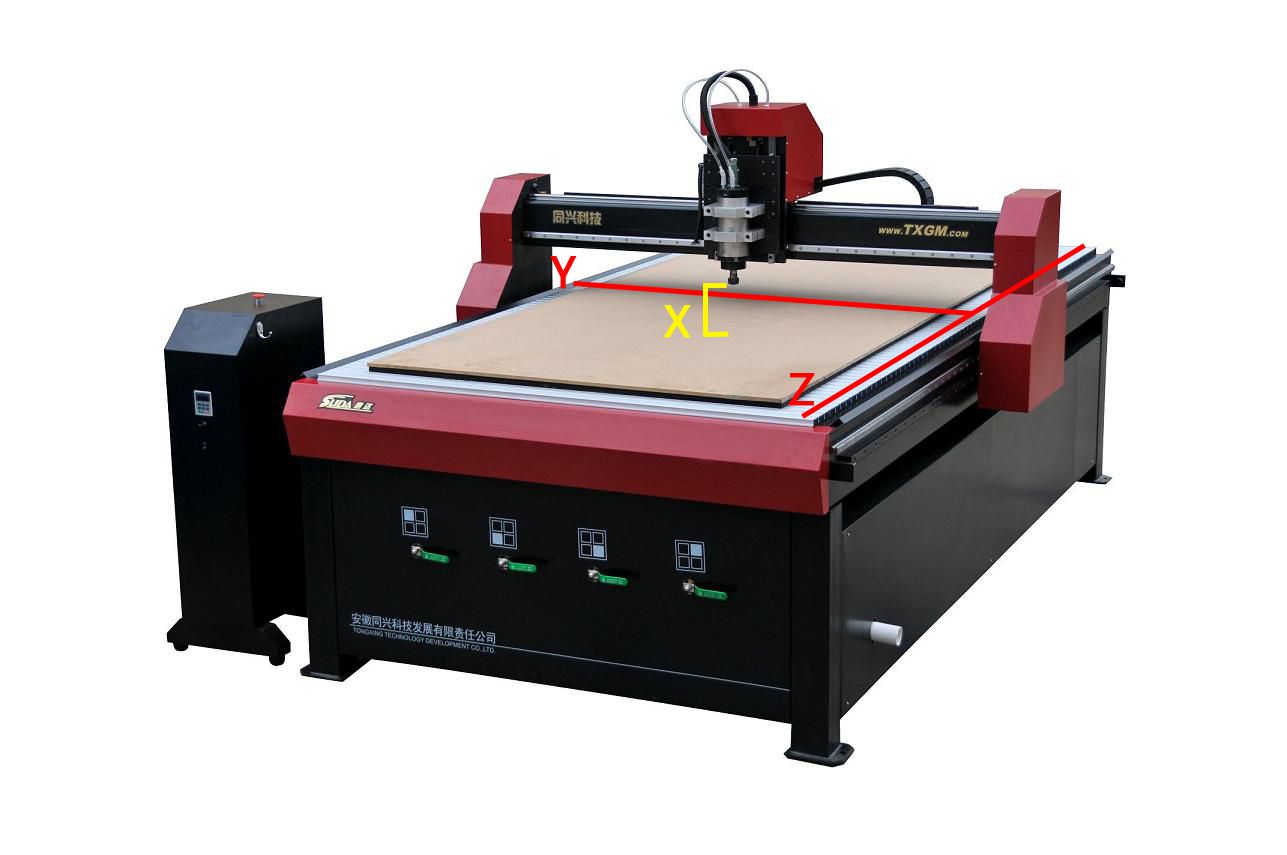

X、Y、Z （上面的Z、X標反了）雕刻機的行程，是指主軸的運動長度嗎？例如4030的機子，Y軸：主軸刀具為原點、Y軸中心。Y軸左運動+Y軸右運動=30 （Z軸同理） & ...

回復

albert.tang 發表于 2016-8-29 21:36:22

albert.tang 發表于 2016-8-29 18:30
對頭，遵循右手法則。

是這個樣子的。

albert.tang 發表于 2016-8-29 18:30:42

我走更遠發表于 2016-8-29 17:19
我想你的坐標系標注錯了！上下方向、沿主電機的主軸方向是Z軸！
資料：
雕刻坐標軸的方向取決于木工雕刻 ...

對頭，遵循右手法則。

點評

albert.tang

是這個樣子的。詳情回復 發表于 2016-8-29 21:36

未來第一站

機床類的一般都是這么定義，還有U,V,W軸與之平行的軸，C，A，B繞其轉動的軸發表于 2016-8-29 20:01

小河HH 發表于 2016-8-29 17:53:19

Z軸行程一般至主軸單元鼻端到工作臺面的距離。

我走更遠 發表于 2016-8-29 17:19:32

我想你的坐標系標注錯了！上下方向、沿主電機的主軸方向是Z軸！
資料：
雕刻坐標軸的方向取決于木工雕刻機的類型和各組成部分的布局，對木工雕刻機而言, 基本坐標軸為X，Y，Z：
—— Z 軸與主軸軸線重合，刀具遠離工件的方向為正方向(+Z)；
—— X 軸垂直于Z 軸，并平行于工件的裝卡面，如果為單立柱銑床，面對刀具主軸向立柱方向看，其右運動的方向為X軸的正方向(+X)；
—— Y 軸與X 軸和Z 軸一起構成遵循右手定則的坐標系統。
