非標機床高速軸承該用什么潤滑方式？

查看數: 8263 | 評論數: 25 | 收藏 3
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2016-8-19 23:36

正文摘要:

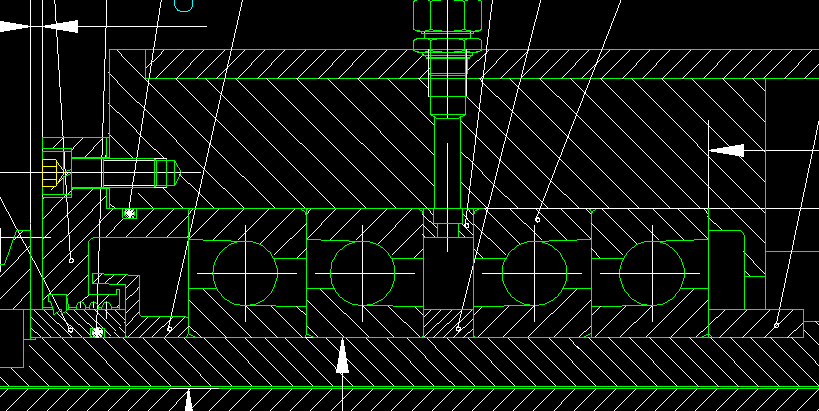

這是一個非標機床的主軸的后部軸承，軸承內徑530mm，主軸轉速450轉/分鐘。我們剛開始的軸承潤滑方式是稀油站提供稀油，強制循環冷卻潤滑軸承。現在想提高主軸轉速到700轉/分鐘。在提速過程中出現一個問題，轉速 ...

回復

窩哥達 發表于 2016-8-27 20:50:39
學習了
jiangdayuan 發表于 2016-8-26 16:24:02
根據轉速定吧
？
Knigh 發表于 2016-8-26 11:02:20
fangyunsheng 發表于 2016-8-26 10:48
腦洞大開一下，現有結構不該，將軸承中間的墊片做成下圖樣子（僅是示意），使油甩向軸承滾道，如果實在沒 ...

讓LZ幫你試試
fangyunsheng 發表于 2016-8-26 10:48:58
本帖最后由 fangyunsheng 于 2016-8-26 11:14 編輯
fangyunsheng 發表于 2016-8-22 14:55
原來沒i仔細看理解錯了，后來又修改了的。油嘴的位置已經看出來了。油進不去感覺還有一個原因，軸高速旋 ...

腦洞大開一下，現有結構不改，將軸承中間的墊片做成下圖樣子（僅是示意），使油甩向軸承滾道，如果實在沒辦法，試一下啊，這個件應該不難做，萬一成功了，我拿它申請專利哈，理論轉速越高，效果越好



點評

不錯，甩油環，有機會試一下。  發表于 2016-8-26 16:34
讓LZ幫你試試  詳情 回復 發表于 2016-8-26 11:02

評分

參與人數 1威望 +1 收起 理由
淡然 + 1 熱心助人，專業精湛!

查看全部評分

Knigh 發表于 2016-8-26 10:35:10
不改動結構的話 個人覺得用銅管最省事了，機床也是這么用的， 回油口要盡量大大，要不進油快的話都淌出來
Knigh 發表于 2016-8-26 10:25:59
Knigh 發表于 2016-8-26 08:56
用銅管彎進去直噴軸承不行？

不好意思 只是畫不開了 所以畫在下面，進油都是上面
鄭yijun 發表于 2016-8-26 09:46:28
正好學習一下
fangyunsheng 發表于 2016-8-26 09:45:49
fangyunsheng 發表于 2016-8-25 22:51
旋轉軸軸端有沒有空間開個盲孔，軸承的徑向能不能再開幾個小孔？如果能，將進油方式改為從軸端進油，油從 ...

如果沒有空間，就沒辦法了。

不需要旋轉接頭那么復雜的，只談論這個結構，軸上開臺階盲孔，內大外小，軸端擋蓋上裝一根進油管，伸入盲孔內，到達內部孔直徑大的區域。它與軸之間有間隙，不需要密封的，油會在離心力作用下經由徑向的小孔甩出。

點評

哦，我明白您的意思了，油管從軸的中心進入，所以不需要旋轉接頭，到達指定區域因為離心力油只會從軸上周圍的孔噴出，不會回流，所以不需要密封，我們的管是中空的，中間需要進工件，如車床主軸一樣。  發表于 2016-8-26 09:55
Knigh 發表于 2016-8-26 08:58:15
龍游大海 發表于 2016-8-21 08:28
采用底部進油，上部回油試試，不行就改油氣

上部回油，那密封都有多好啊？
