圖示漲套是怎么加工的，如何保證回彈又不開裂

查看數: 21422 | 評論數: 44 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

luxiang821

發布時間: 2016-8-18 00:05

正文摘要:

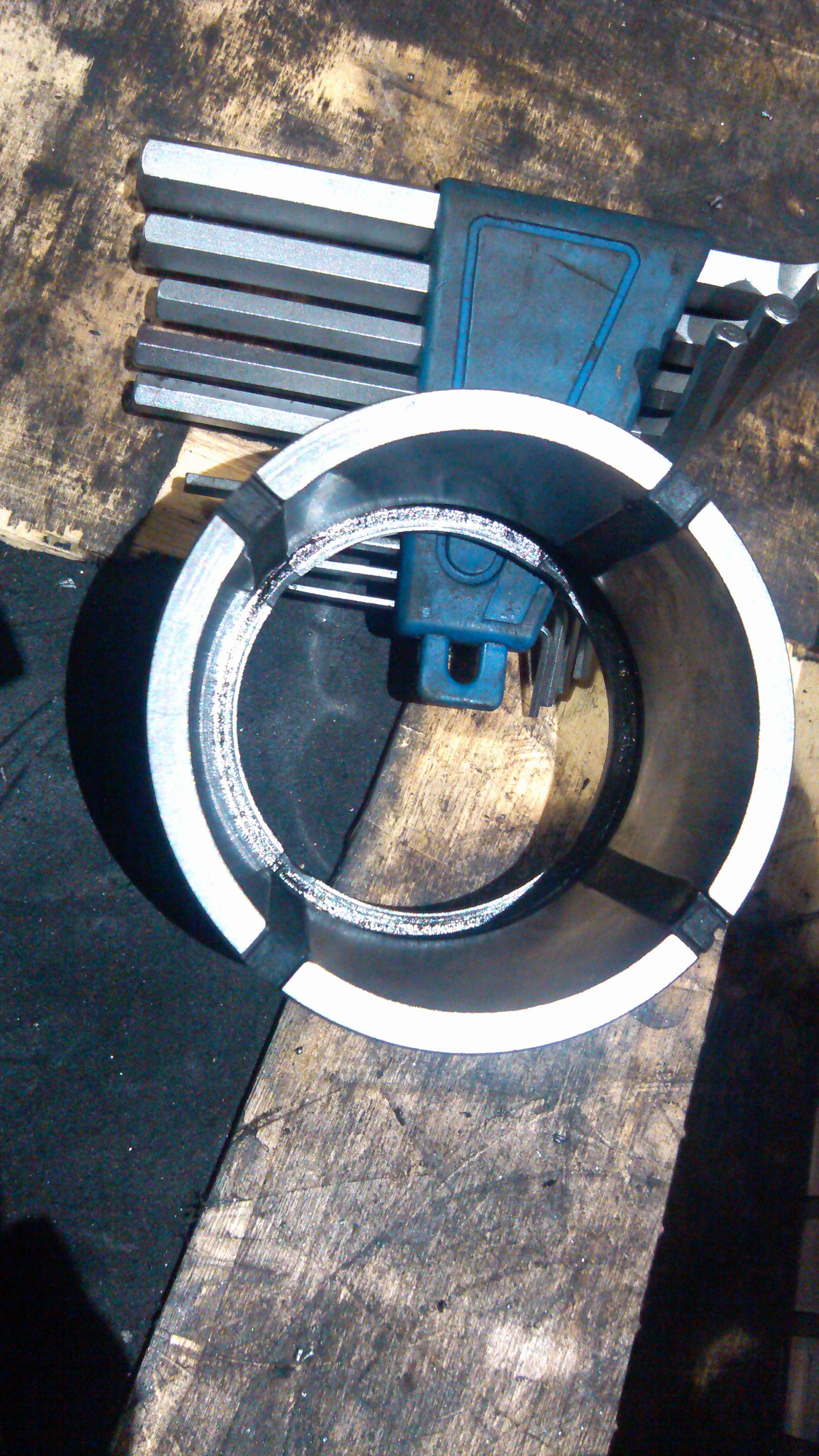

今天廠里有款產品跳動總是超差，用的是漲軸工裝，漲內孔以內孔定心車外圓，打表發現漲軸跳動大，以為漲軸的漲套有問題，因為還有一套就把漲軸拆了，看外觀以為只是普通的漲軸，拆開才發現，僅僅是四瓣鋼套（互不相 ...

回復

路人甲BB 發表于 2022-4-16 10:33:18

這個東西簡單，主要是橡膠材料要耐疲勞老化性好就OK，開套模，就可以做這個

3號，常 發表于 2019-12-2 16:31:58

學習了

王者之路1 發表于 2019-11-29 21:38:30

路過，我們一款產品三坐標檢測，產品底部有一個直徑4mm，深度5mm的孔，無法一次定位檢測，想把孔延伸出來檢測，有沒有好的定心方式

hurong_88 發表于 2016-9-5 13:34:51

內漲及外夾夾具發表于 2016-8-25 08:35
全分離結構。

膠與鋼體連接方式很重要，開口的膠應該是相互連接的，并與鋼體有咬合位，在鋼體中間應該還有孔，使開口位置相連，這樣可以保證膠體的整體型，只要膠的配方做好，使用壽命應該可以的

點評

內漲及外夾夾具

木有小孔的，單純橡膠配方好。發表于 2016-9-5 13:56

窩哥達 發表于 2016-8-27 19:14:27

路過

luxiang821 發表于 2016-8-26 21:50:14

內漲及外夾夾具發表于 2016-8-25 08:33
這種漲套是德國人獨特技術，德國也沒幾家的。國內包括我們家也是走兼容路線，一方面可以使用自己生產的漲 ...

謝謝大俠詳細解答，我們這工裝廠也是這么說，由于機械手定位精度的原因，漲套的形變范圍要大一點才能滿足。

luxiang821 發表于 2016-8-26 21:48:13

謝謝大俠詳細解答，這邊工裝廠也是這么說，機械手由于定位精度的原因，漲套的形變范圍要大一些才能滿足。

hurong_88 發表于 2016-8-25 13:56:19

應該是加工好后剖開，再通過模具定位灌膠，中間的膠只是連接作用，實際精度在套加工時的精度和心軸的精度

點評

內漲及外夾夾具

正解！發表于 2016-8-25 20:38

內漲及外夾夾具 發表于 2016-8-25 08:35:20

全分離結構。

內漲及外夾夾具 發表于 2016-8-25 08:33:54

luxiang821 發表于 2016-8-24 16:47
看來大俠是內行啊，您說的工裝公司不會這么巧和我說的是一家吧。現在問題解決了，排除工裝的原因。

這種漲套是德國人獨特技術，德國也沒幾家的。國內包括我們家也是走兼容路線，一方面可以使用自己生產的漲套，一方面兼容德國漲套，這樣在必要的時候用德國漲套。
目前也就自動上下料中，對漲緊范圍有要求我們才使用德國的。
我們自己也做這種全分離的，但是壽命預計也就一年。

全分離的解刨圖就像第一張圖片。
第二張是我們自制的這種類型夾具。漲套也是自己做得。
第三張是我們自制的不是全分離的漲套類型，內經117的。

國內的只能是走區別化路線，價格低，還得保證根據產品定制化絕對成功。實際上做的是加工方案和服務。
