一個電機，如何帶動多個皮帶輪

查看數: 13111 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-8-14 09:57

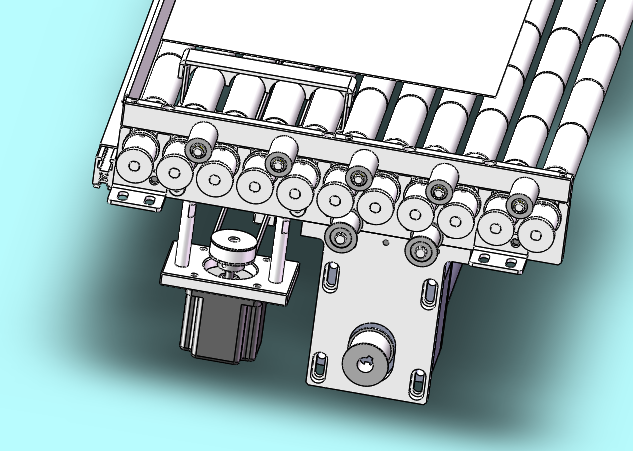

各位大神，請教一下，一個電機，一個主動輪，如何實現多個皮帶輪的同向運動，我想了很久都沒想明白，希望各位可以指點一下。

回復

機械探索瘋狂者 發表于 2016-8-14 20:10:24

主要在關鍵部位安裝鏈接就好

Z9975108 發表于 2016-8-14 19:59:46

鏈條傳動是比較好的方式

Z9975108 發表于 2016-8-14 19:58:03

鏈條傳動是比較好的方式

所羅門_x 發表于 2016-8-14 17:33:47

上面答案都給了，我個人觀點是鏈條單個驅動，大部分機器都是這樣設計的，不建議上面提的壓輥，要想想這樣得多大的力驅動抵消摩檫力。

淡然 發表于 2016-8-14 13:50:40

也可以主動輪上，分別帶動幾個皮帶輪，并聯帶動。

yjd1116 發表于 2016-8-14 12:54:36

用在紙張涂布機上的導輥傳動。

yjd1116 發表于 2016-8-14 12:19:31

這種結構我設計過，一根平皮帶，一個主動輪導輥帶21根被動輥，每兩根輥子之間加張輪,當然負載很小，最大線速度10米每秒

呆瓜與呆子 發表于 2016-8-14 10:46:58

十年一鍵發表于 2016-8-14 10:39
這一張是鏈條傳動。O型帶和多鍥帶都可以

好的，謝謝

十年一鍵 發表于 2016-8-14 10:39:34

這一張是鏈條傳動。O型帶和多鍥帶都可以

是的。鏈條傳動可以用在負載比較大的地方。自動化物流分揀線上O型帶和多鍥帶也比較多發表于 2016-8-15 10:03

這樣的帶動一般都是鏈條傳動的。發表于 2016-8-14 21:34
