發布時間: 2016-8-6 15:40
正文摘要:各位大神，小弟初涉設計行業，有個問題想請各位大神指點！我想設計一款機器，行走在輕軌上面的，現在自己有設計了一個方案，但是總覺得不好用，經常會打滑，而且走起來不怎么順，對軌道 ... |
|

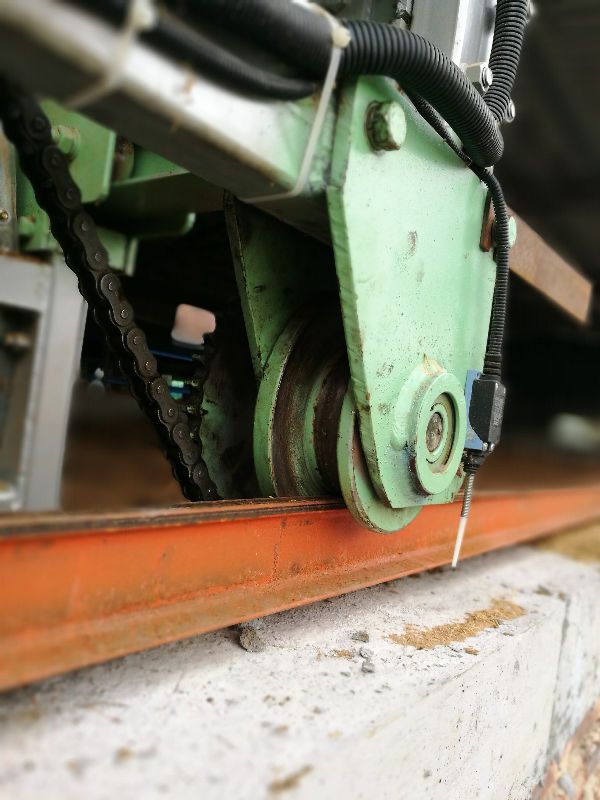

這是幾號輕軌啊，看不住來尺寸。也不知道載重如何。 做過RGV，載重2噸的。用的9#輕軌，輪邊要有導向的，用的是螺栓軸承。如下圖：
車輪是45#鋼，外面用聚氨酯包膠。增大摩擦力，也有一定減震作用。+ ^# F9 P! ^5 r' W 2 t/ `2 q9 ?/ N5 k$ F |
wx_T2ok5uz4 發表于 2017-2-9 13:585 B$ K: J# E4 S# h6 N- M4 j 123259372 |
淡然 發表于 2016-8-7 00:300 R# n$ a7 T. B 大哥！能否加下我扣扣，請教你幾個問題？ |
淡然 發表于 2016-8-7 00:38 跨度太大，不能做到兩邊同步！ |
| 輪子側面可否加導向輪，引導導軌在輪子中間位置，不碰到側面，因為碰到側面就加大摩擦，以致打滑。 |
| 想辦法做到同步。 |
| 我只能告訴你摩擦帶動的東西必然會打滑，高速的時候打滑比較少，低速的時候打滑比較多，尤其是啟動的時候。就是我們俗稱的丟轉 |
淡然 發表于 2016-8-7 00:30" c' H* O+ I" q0 N6 _ 齒輪齒條傳動。 |
|
$ N* a _; }6 V* h. j4 m
" d% m+ f6 G- o1 g# `! N% m # z1 P2 H- ?, s/ R3 @* U " q! k: C/ t4 n! ?8 }% M" z 兩個電機帶動，同步性不好，所以行走起來不是很順。如果機器中間沒有障礙的話，考慮上圖的傳動方式。還可以參照行車的傳動方式。 |
