求教：論車輪處的軸承結構到底怎么設計？

查看數: 10263 | 評論數: 22 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-7-20 17:38

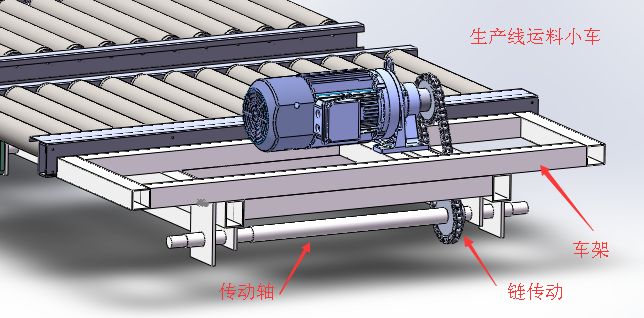

如下圖：生產線用的運料小車，貨物和車估計2500kg，只做直線往復運動。鏈輪帶動傳動軸。傳動軸兩端要安裝車輪，肯定是用軸承支撐轉動啦。那么問題來了，此處的軸承結構究竟怎么設計呢？小弟百思不得其解！ ...

回復

ltzian 發表于 2016-10-11 12:22:16

參考行車就行了

muyangtu001 發表于 2016-7-23 08:40:32

黃周師發表于 2016-7-22 22:02
跟我們做的差不多，我們就用的UCP鑄鐵的軸承，我們均質爐里用的，載重大概5頓左右

這個猛。這個是帶輪傳動嗎？不會打滑嗎？

黃周師 發表于 2016-7-22 22:02:46

跟我們做的差不多，我們就用的UCP鑄鐵的軸承，我們均質爐里用的，載重大概5頓左右


重誠WBL 發表于 2016-7-22 15:43:12

最好把安裝軸的兩塊鈑金，換成加工件，并且把軸承換成深溝球，主動軸用4個，從動軸用4個，強度就會好點

wx_F6Y52S25 發表于 2016-7-21 19:34:57

用導軌做往返運動會更可靠

哥是個傳說 發表于 2016-7-21 16:02:19

本帖最后由哥是個傳說于 2016-7-21 16:03 編輯

算個毛線，輪子承1 t，就用個20t的軸承，挨鏈條的用40t的就ok，帶密封的最好，保證用個三五年不會壞.

軸要粗點，中間壓2t的彎曲小于0.5mm適合

weald 發表于 2016-7-21 15:36:55

先計算用多大直徑的軸，再來配軸承，如果軸承太小，可以多加幾組。

muyangtu001 發表于 2016-7-21 13:38:23

@寂靜天花板 @eddyzhang @祥云飛魚各位大神教導的是

muyangtu001 發表于 2016-7-21 09:13:01

鑫森淼炎垚發表于 2016-7-21 08:29
可以用，注意一下裝配方便的程度。

謝謝。受教了。
