樓主下載   成大先 版本  機械設計手冊   第三卷 ，翻到12-48，把例題看完，這個例題會解答你心中的疑惑，另外，定位精度，重復精度，請下載國標GB/T 17421.2-2000

★葉→秋★ 發表于 2016-7-20 12:35
樓主下載   成大先 版本  機械設計手冊   第三卷 ，翻到12-48，把例題看完，這個例題會解答你心中的疑惑， ...

這個我看完了，還有幾點想請教下，我知道平臺的需求精度怎么算電機的精度呢？

★葉→秋★ 發表于 2016-7-20 12:35
樓主下載   成大先 版本  機械設計手冊   第三卷 ，翻到12-48，把例題看完，這個例題會解答你心中的疑惑， ...

請教一下，你的標準資料在哪里找的，有沒有成冊的標準書籍-機械方面的

★葉→秋★ 發表于 2016-7-20 12:35
樓主下載   成大先 版本  機械設計手冊   第三卷 ，翻到12-48，把例題看完，這個例題會解答你心中的疑惑， ...

這個正在看，挺有用，謝謝

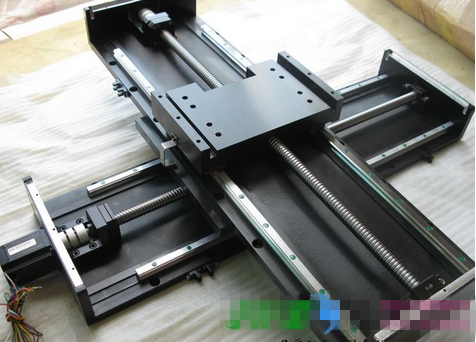

伺服滑臺或者模組
如果測重復精度   可以做一個基準  將測量表固定   設定一個值  重復到達測定位置  看測量表的指數變化
重復精度和定位精度不是一個概念。

這個不好計算，因為影響的因素太多。定位精度一般都是用激光干涉儀來檢測并進行補償。

一展刀鋒 發表于 2016-7-20 10:56
說句實在話，這種滑臺有的賣，電機座那頭也是弄好一體的，價格不貴
人家出廠前有對滑軌和絲桿打表，你可以 ...

我主要還是想弄清楚下這個里面的關系，比如我要做個重復精度為0.01mm的平臺，怎么來分配這個精度呢？至少選多少精度的電機，絲桿……等等

丹楓911 發表于 2016-7-20 10:33
這個要考慮的很多，你還要考慮減速機的精度，聯軸器的誤差，導軌的精度，零部件加工的精度，和鉗工的裝配水 ...

我現在用的電機沒有減速器，那么有沒有公式可以來計算下重復精度理論值呢？謝謝

說句實在話，這種滑臺有的賣，電機座那頭也是弄好一體的，價格不貴
人家出廠前有對滑軌和絲桿打表，你可以考慮下。
