請教各位，關于結構和鈑金的外殼的設計。

查看數: 7631 | 評論數: 16 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-7-18 11:13

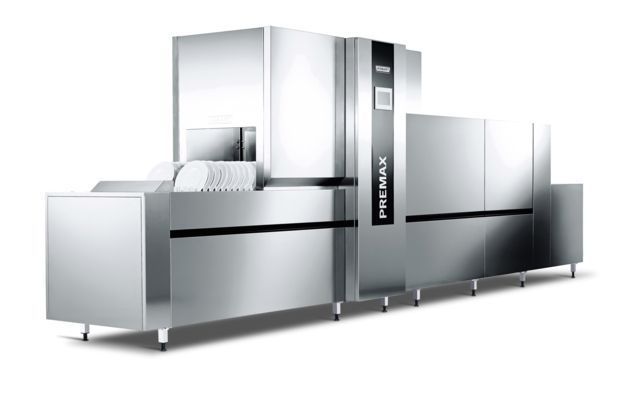

各位前輩好最近在做整機設備的設計，現在外殼部分也開始做了，整機是用方鋼搭成的骨架，外部安裝鈑金外殼想做成這樣的效果但是對于鈑金件和機架固定的方式和工藝沒有經驗，想請教各位，關于這個工作，有沒有 ...

回復

武當問道 發表于 2016-7-28 15:56:36

第二張圖是哈克的數控沖

大峰Q 發表于 2016-7-28 15:24:41

來學習下，感覺做非標的并不像做標準機那么重視外觀!

supchao 發表于 2016-7-28 14:18:35

有興趣可以交流一下，我就做這行的，這種外殼類的鈑金不難

albert.tang 發表于 2016-7-28 11:47:45

鈑金設計需要了解鈑金的加工工藝才行，否則設計出來的東西下料或者折彎都有可能會出現問題，先做然后再找有經驗的師傅看一下。

水秀天藍 發表于 2016-7-20 09:24:02

本帖最后由水秀天藍于 2016-7-20 09:25 編輯

里面電阻焊耳座，外表打磨光滑。

無敵小蔣 發表于 2016-7-18 21:13:44

畫過很多加工中心鈑金，都是經驗比較多，書上的固定參數說明的，樓上有位說的不錯，更多的是借鑒，然后結合自己的產品，以及加工能力而定

seebb 發表于 2016-7-18 12:40:32

最近在做設計的時候也碰到了這個問題, 以前的想法是只要功能作出來就行了, 外觀不重要.
現在發現客戶對這個也有要求了, 所以也希望論壇里的設計高手能給點建議.
具體涉及到鈑金的設計, 與機架的固定形式, 如何隱藏螺栓, 如何造型, 涂裝等等.

hoot6335 發表于 2016-7-18 12:38:20

LZ求助的是如何固定鈑金的問題？

主機墻板上打螺紋孔，罩殼設計成框架+面板。框架螺釘固定在主機墻板上，面板背部做掛鉤掛在框架的卡槽上發表于 2016-10-11 17:54

我猜也是，因為我也有樓主一樣的疑問。發表于 2016-7-18 21:36

hc2003 發表于 2016-7-18 12:28:49

這個設備結構不是太難，不需看書就能設計出來
