圖示零件如何保證外觀和平行度

查看數: 5833 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-7-15 20:46

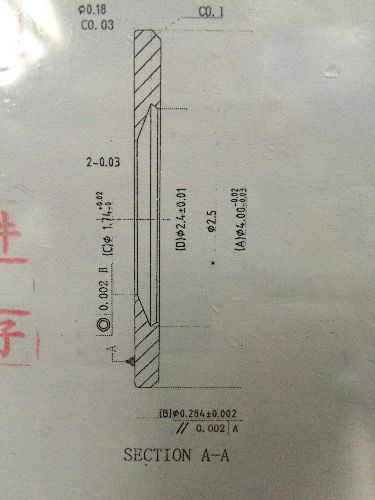

零件厚度0.285±0.002平行度0.003，外徑4.0±0.005，內徑直孔1.75±0.005，切斷刀寬0.4刀尖R0.02，主要是鏜刀尾部倒角，切刀R0.02與鏜刀孔口交接處毛刺難解決，黃銅材料，要是切刀不要R0.02，外觀與平行度難保證， ...

回復

asbeyond1988 發表于 2016-10-8 20:57:45

這得如何加工啊？數控車?

龍游大海 發表于 2016-10-8 20:25:19

黃銅還沒有那么粘

許傳偉 發表于 2016-9-21 16:23:41

好難！粉末成型吧！

jianyitan 發表于 2016-8-31 11:38:59

高，實在是高，能車削一次成型的話，機床的精度要求得有多高呀

狙擊手 發表于 2016-7-22 19:28:53

毛刺要求清理？還是要求倒角？

xxjjqq414 發表于 2016-7-21 14:15:13

“”宇宙飛船“”的零件嗎

刀切面 發表于 2016-7-20 22:27:50

這么精，怎么加工呢

高速高精 發表于 2016-7-16 11:28:38

這個件真的不好加工，形位公差要求這么高，厚度又是那么小，裝夾時就很容易變形。

鑫森淼炎垚 發表于 2016-7-16 08:41:56

很小的件，加工難度高，也較粘，刀忍口要鋒利一些。
