給球磨機配套做的加球機。怎樣讓直徑100的鐵球從漏斗底部單排通過不卡滯。

查看數: 10198 | 評論數: 32 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-7-15 07:41

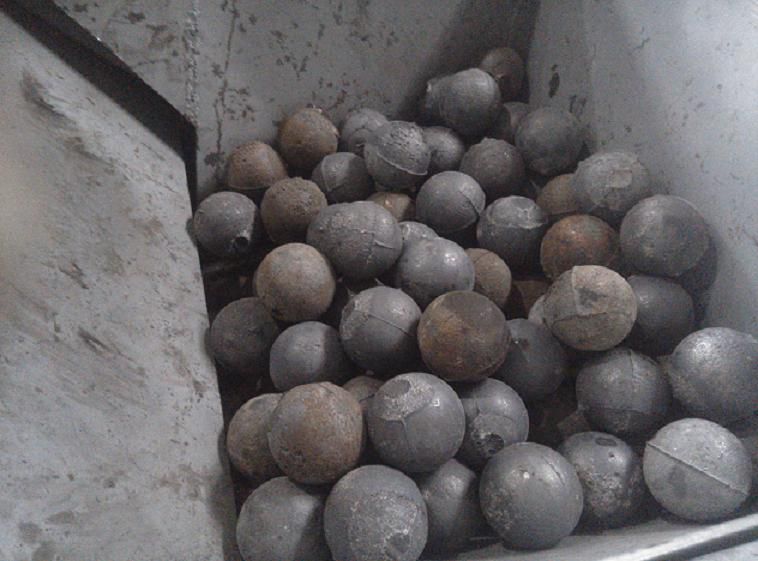

平時使用的時候鐵球是裝滿的，加球每天只加幾百個，要實現的是垂直邊水平運動。加的鐵球直徑100.兩個斜板中間間隙留了130.問題是通過接口時鐵球就交錯卡住了。因為下面還要計數，所以需要單排通過。初步我是這么想 ...

回復

yshshsh 發表于 2016-8-26 16:19:06

想飛的鳥~~ 發表于 2016-8-24 09:15
后續呢？？？？？？？？

后來實現了一個一個的出球。給堵球的地方加了一根軸（軸上含有直徑20圓鋼），軸旋轉，將鋼球撥動到導軌里面去了?？梢詫崿F一個一個出球了。還拍了有視頻。后來他們說那個出球速度太快了，那個是減速機電機的事了。至少功能實現了。

fangyunsheng 發表于 2016-8-24 09:38:59

戰士ym 發表于 2016-7-16 09:50
震動盤式的是不是能好點，不需要做成螺旋上升的，帶點向下的斜度就好

這么大鐵球，一個幾公斤，得多大的力來震動。
主要就是這球太重了。
參考一下保齡球的怎么排序的，興許行。
我做過一個小球的，很輕，攪拌就可以了。

震動只是解決卡住的問題，并不需要多大的力，超過總體重量就好發表于 2016-8-25 09:26

想飛的鳥~~ 發表于 2016-8-24 09:15:25

yshshsh 發表于 2016-7-29 12:28
這兩天在現場試。拍了照片，太大傳不上?；厝?。

后續呢？？？？？？？？

yshshsh 發表于 2016-7-29 12:28:31

想飛的鳥~~ 發表于 2016-7-22 09:35
不知道樓主最后采用的那種方案？效果怎么樣？？

這兩天在現場試。拍了照片，太大傳不上。回去會傳。

忠平 發表于 2016-7-28 11:02:01

forbetter 發表于 2016-7-28 10:20
和我的提法不謀而合

這個想法不錯

forbetter 發表于 2016-7-28 10:20:46

yshshsh 發表于 2016-7-24 09:47
現在先按領導的方案來，就是給兩個傾斜的板之間加根帶很短的齒的軸，將壓得鐵球往上撥動。

和我的提法不謀而合

yshshsh 發表于 2016-7-24 09:47:07

現在先按領導的方案來，就是給兩個傾斜的板之間加根帶很短的齒的軸，將壓得鐵球往上撥動。

想飛的鳥~~ 發表于 2016-7-22 09:35:36

不知道樓主最后采用的那種方案？效果怎么樣？？

muyemuye 發表于 2016-7-19 12:00:25

搞個搖動機構（）可否？速度慢些，只要球在里面來回晃動即可，這樣就可以防止堵塞了。這個搖動機構就是曲柄連桿機構，就像趕集時碰見的搖香油的那個機構
