中空減速機就可以

這種是渦輪減速機和傳動軸直連就可以了

應該有減速機

直接與滾子軸頭連接

就你不能近一點a

hc2003 發表于 2016-7-14 10:27
通常用空心軸減速機 直接插到 滾筒軸上，這時候最關鍵的是，減速機采用“”撓度安裝‘’ ，這樣減速機額晃 ...

大俠，請教一下“撓度安裝”是什么意思，沒聽過這個叫法

hc2003 發表于 2016-7-14 10:27
通常用空心軸減速機 直接插到 滾筒軸上，這時候最關鍵的是，減速機采用“”撓度安裝‘’ ，這樣減速機額晃 ...

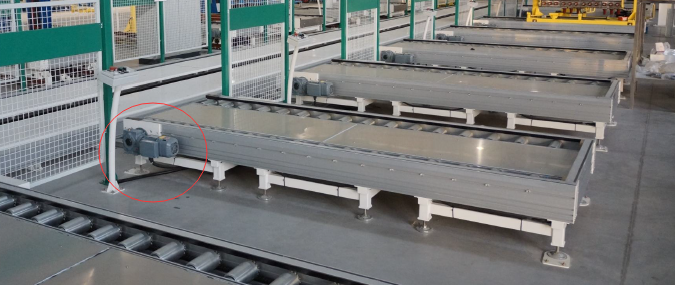

樓主圖中的白色板子更像一塊法蘭板，因此極有可能是法蘭安裝

電機連的那根滾筒，軸和滾筒是一體的，然后軸上裝有軸承座。后面的從動滾筒里面才有軸承。

1.電機減速器跟主動輥筒軸孔配合聯接，通過鍵槽于鍵實現周向固定；
2.主動輥筒、軸、鏈輪三者是一整體，主動輥筒通過帶座軸承固定在機架上，通過電機減速器實現轉動；
3.你給出的輥筒圖紙，是后面從動輥筒的結構，鏈輪跟輥筒是一整體，鏈輪跟輥筒通過軸承與軸裝配在一起，軸直接固定在機架上；
4.可以參考下輥筒輸送機設計手冊。應該是標準的設備。
