請教一個槽鋼受力問題

查看數: 8467 | 評論數: 18 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2016-7-12 08:52

正文摘要:

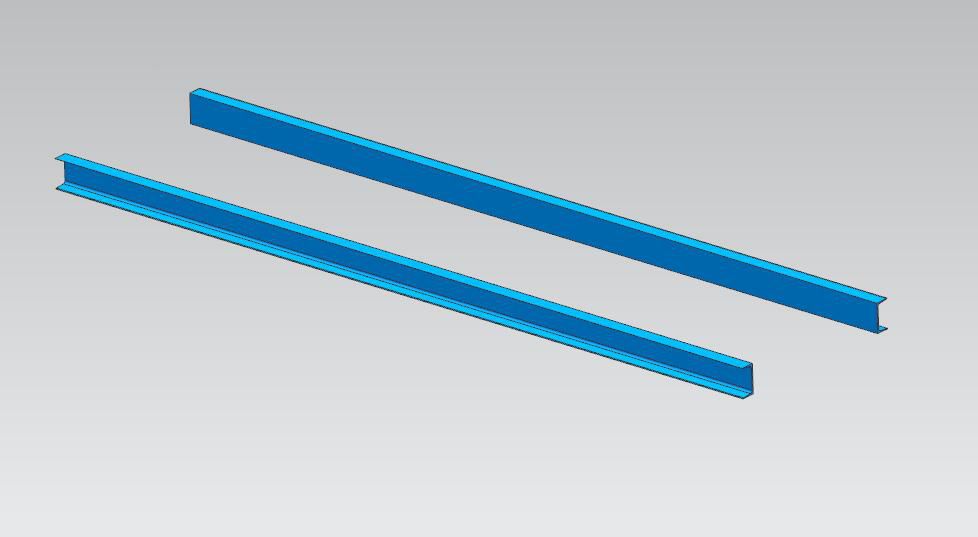

如圖,兩根10#槽鋼 長3m,背靠背間距600mm,兩端固定,中間能承受多重的物體,大學學的東西都忘記了,主要是受彎和受剪。

回復

指示234 發表于 2016-7-25 09:51:49
用ABAQUS模擬了一下
自重設置為300N
使中點在重力方向移動0.1mm
反作用力是160N
移動1mm
反作用力是1600N
cangzhoumj 發表于 2016-7-25 08:29:00
313319402 發表于 2016-7-12 09:56
我在正中間加了6500N的力,會有大變形,如果你的力稍微向兩側分布一下,問題不大。
高速運動可能會產 ...


伊瑪目 發表于 2016-7-24 20:49:40
本帖最后由 伊瑪目 于 2016-7-24 21:34 編輯


許用應力按 123MPa計算 (樓主需要自己查一下10#的許用應力,查完了按比例乘一下就能算出承重了)  單根最大能承受651KG    許用應力按160MPa  單根承重為651*(160/123)=847Kg

評分

參與人數 1威望 +1 收起 理由
入神 + 1 熱心助人,專業精湛!

查看全部評分

menglingtao 發表于 2016-7-24 12:13:50
參考10樓的。
蚊子36 發表于 2016-7-15 16:02:14
按照你說的估計會有變形
313319402 發表于 2016-7-12 16:20:43
313319402 發表于 2016-7-12 09:56
我在正中間加了6500N的力,會有大變形,如果你的力稍微向兩側分布一下,問題不大。
高速運動可能會產 ...

自重可以考慮,而并卵?
121411 發表于 2016-7-12 11:27:52
南宮寂浪 發表于 2016-7-12 09:35
現在很急 沒時間去找這些,簡單一點吧 這樣兩根槽鋼能不能支撐起1300Kg的物體,也就相當于每根槽鋼支撐650K ...

物體多寬?
召喚師170 發表于 2016-7-12 11:13:11
正應力在123Mpa左右,切應力很小。使用可以使用,但是沒算撓度。
楊冬冬 發表于 2016-7-12 10:21:55
發帖子,不顯示滑塊,沒辦法驗證咋回事
