分兩節車，然后焊在一起，最后精車焊口

這是退刀槽？為后面插鍵槽做準備的？

鉆、擴、鏜；

不錯，值得學習，支持

浮云DIY 發表于 2016-7-5 20:58
' V# y4 s1 r5 B% U+ I- g這個孔加工難度確實非常高，Ra0.8已經超過一般車床的加工范圍了，所以只有內圓磨，當然數控鏡面電火花也是 ...

4 w' A/ ?  o" ?  E8 [普通數控車床，一般0.8都是可以車出來的

結構工藝 發表于 2016-7-5 15:07

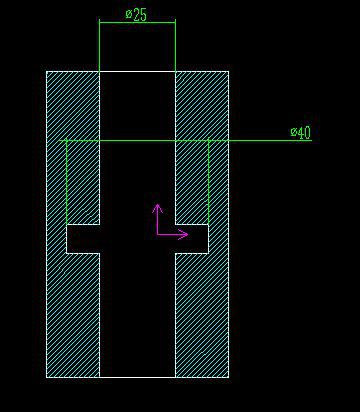

圖在這里

/ J- D2 S- W* t, a# H+ Y& X6 b7 J內槽刀車出來的，若要求尖角，需要30度正反尖角刀修補

伯努利111 發表于 2016-7-5 15:29
鉤子型鉸刀應該可以滿足，光潔度也能達到，不過這個純粹是亂畫的嗎，做什么用的？線切割做這個沒問題，不過 ...

6 K0 Z8 J: A7 g8 \, s2 O應該主要是為了考樓主的，看樓主的經驗，并不是實際想做這種東西。
! {# W8 D! }* g

3 }* p& @# {% \. \& ^
用內溝槽車刀車？？

這個孔加工難度確實非常高，Ra0.8已經超過一般車床的加工范圍了，所以只有內圓磨，當然數控鏡面電火花也是可以的，不過成本不菲，不劃算。
