直接分度頭磨吧 要轉多少度隨意

害怕伏櫪 發表于 2016-7-2 14:51
請網上查找車銑加工中心、自動車床、彈簧夾頭、振動盤這樣的的資料。你這個工件是典型的、可以用車銑加工 ...

新人報到，最先留意到彭老的貼，然后翻看了大部分彭老發的貼或者回復過的貼。真是學習啦，我要走的路還很長。。。希望彭老有時間多撒點“黃金”！！！

其實這個三棱錐形用冷鐓工藝可以一次做出來
百度“螺釘頭冷鐓機”，有很多資料

狀態失控 發表于 2016-7-2 07:53

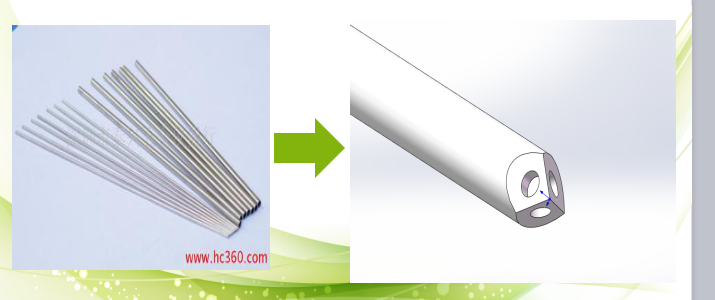

這不是棒料嗎？自動鉛筆的方式夾緊是不是容易些，然后好多根自動鉛筆一起旋轉1/3圓周。

+1
這樣效率高

yaoqifeng110 發表于 2016-7-2 13:47
導師建議，安裝，夾緊和轉動分開做，安裝自動，夾緊人工，轉動自動！并且換個方式，但腦子還是一片空白！ ...

請網上查找車銑加工中心、自動車床、彈簧夾頭、振動盤這樣的的資料。你這個工件是典型的、可以用車銑加工中心制作的東西。
小型圓棒工件，用振動盤整理，然后排成一排進入機床主軸后端的送料裝置，氣動送入主軸孔被推到主軸前端的彈簧夾頭內，然后氣動夾緊。這樣就可以加工了。
工件夾緊后，主軸不動，銑頭進給切削工件。平面加工好，刀具轉塔換鉆削頭，鉆孔。
分度，三次完成。
然后，自動松開工件，送料裝置自動送入第二根工件，加工好的工件被推出彈簧夾頭。
機床完全是現成的，工藝也是常見和成熟的。只要稍微有點工廠實踐經驗，或者看過有關視頻的，應該都能知道。
要制作簡單的專用設備，也應該按這樣的制作方法。
你這個導師也是書齋工程師一枚。

mixin0756 發表于 2016-7-2 13:28
你的效率要求多高？

那四分之一轉盤上，大約有65根鋼管，轉盤轉速差不多80mm/s，就這樣邊轉邊磨！

chen0024 發表于 2016-7-2 10:51
看懂了，不過太復雜，可以參考一下鉛筆制造廠最后鉛筆磨削的工序
在那個基礎上加上一個分離接觸裝置就行。

好的，謝謝！

害怕伏櫪 發表于 2016-7-2 10:15
不用謝。你的思路是完全不懂切削加工的人才會有，沒有一點可行性，改也無用。

給你導師看看，聽聽他 ...

導師建議，安裝，夾緊和轉動分開做，安裝自動，夾緊人工，轉動自動！并且換個方式，但腦子還是一片空白！

狀態失控 發表于 2016-7-2 11:13
如圖所示的狀態下放入工件，下面的小圓環上升就夾緊了工件，然后整個自動筆選擇1/3圓周就可以啊，可以好 ...

互勉哈哈，如果需要其它裝置轉動自動筆，那每一個自動筆只是起一個裝夾作用，感覺沒什么效果啊
