wx_m6bs5HsB 發表于 2016-7-1 20:38
8 R. f: m' K+ H8 L+ y/ B9 w& f這樣結構簡圖這個就用深溝球軸承不就好了么

tjhongtian 發表于 2016-6-30 13:48
這個機構，我怎么感覺有點問題呢。
1 ）   這個軸承座加工時，很難保證同心度要求。就算保證了，加工費也 ...

- n; i5 P+ d, ^$ z第一點的話要看整體的結構，加工上是可以保證在一定的范圍內的，問題不是很大

樓主消失了，沒意思

一般我見的都是在兩組周承租之間的空間插一根氣管強迫散熱的

害怕伏櫪 發表于 2016-7-2 09:22
你重復發了這張圖，看來圖紙沒發錯，確實是設計錯誤了。這個NN3030是什么樣的軸承？前面跟帖的社友應該是 ...

, U6 \7 o( F" A4 _1 p9 m4 b  ?不知道怎么前后滾子面壓滾道了………樓主也隱身了……等了好多天了，樓主也Mei沒了后續，帖子沒意思了………
2 [$ e4 Z2 E% @2 W6 F. j1 o5 f

wx_m6bs5HsB 發表于 2016-7-1 20:38

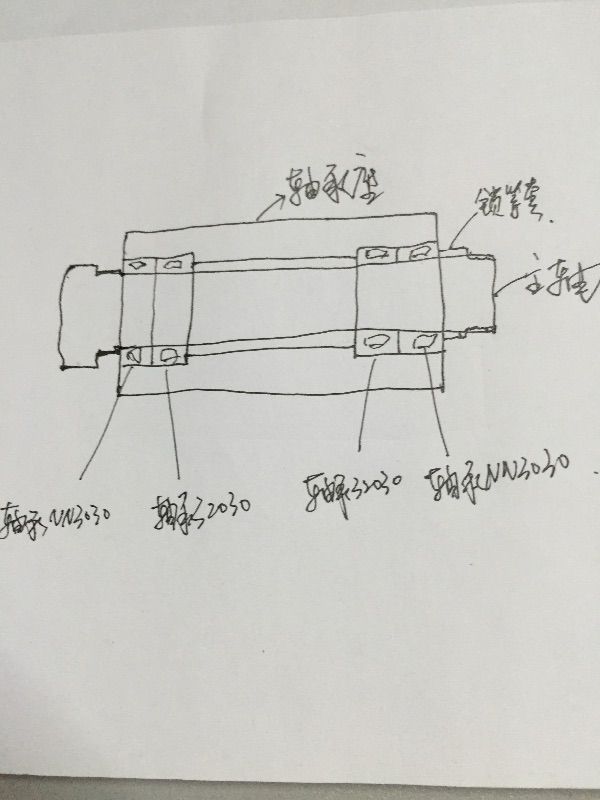

這樣結構簡圖

; V, E6 c" ~' q9 J' J你重復發了這張圖，看來圖紙沒發錯，確實是設計錯誤了。這個NN3030是什么樣的軸承？前面跟帖的社友應該是沒有注意到。
從淘寶找到的：
+ @6 m' q$ P% W. Y
很清楚，這是雙列圓柱滾子，只能承受徑向負荷的軸承。你現在的結構，軸上螺母一擰緊，會出現什么情況？圓錐滾子軸承影響不到，這NN3030的滾子前后端面卻壓死在軸承滾道的臺階面，不發熱不可能，燒軸承也必然。
要解決也容易，按23樓社友的意見，把現在的軸承外隔圈拿掉，換成內隔圈就好了。
不知道你給出圖紙上的東西是用來做什么用，需要承受多大的負荷，居然用了兩個這樣的軸承，有點奢侈。如果是你設計的，能否給出計算依據？

滾子磨隔套了？

wx_m6bs5HsB 發表于 2016-7-1 20:38
0 @- M% Y4 p& x0 y% b2 i6 N這樣結構簡圖

你這個隔圈應該是隔內圈吧，怎么都隔外圈了
