專家來討論，電纜固定頭如何能密封呢？

查看數: 7578 | 評論數: 11 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

wendy8314127

發布時間: 2016-6-28 14:52

正文摘要:

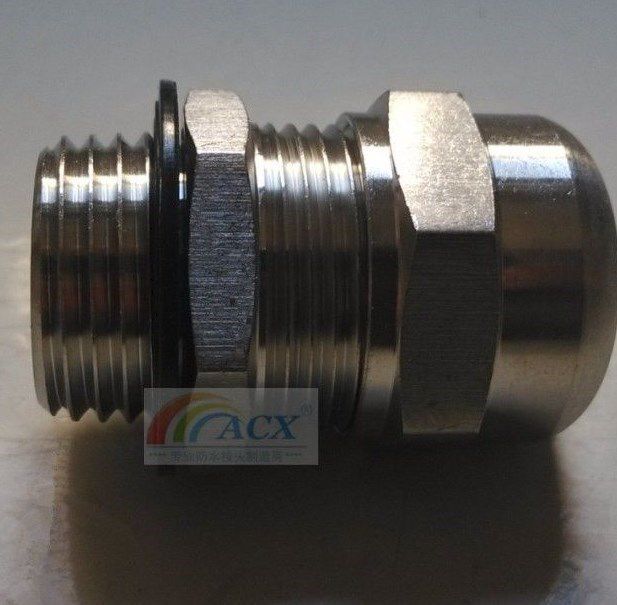

大家好，現在設計到一些電氣、電纜接頭的問題，需要機械這邊選型。先看看結構：看起來應該是端面密封，靠密封圈貼緊安裝面。可是有一個問題，軸線方向上水會從螺紋（很多公司這里都是一般M螺紋）處滲入到里面 ...

回復

wendy8314127 發表于 2016-6-29 15:24:10

Cavalier_Ricky 發表于 2016-6-28 20:06
非得找個最難密封或無法密封的玩意兒來玩密封？？？

圖中主體的外六角大他兩三個號，就可以直接當法蘭用 ...

如果線走上面，你只靠螺母當法蘭面行嗎？密封墊只能封端面，水順著螺紋近伸進去了。

點評

Cavalier_Ricky

墻壁面+密封軟質墊+法蘭面，這個中間跟螺紋有啥關系啊？除非，帶錐度的管螺紋孔沒功夠深度或沒人管理。。。發表于 2016-6-29 19:11

wendy8314127 發表于 2016-6-29 15:21:06

螺旋線發表于 2016-6-28 21:05
反正我是不會讓機械設計來選型，關注的點不一樣。吃過幾次虧，就再也不上當了。選的汽缸，帶的開關線長300 ...

我們電纜接頭都是用浩亭，非常好。不過浩亭沒有這東西賣，電纜固定頭，防水開關之類都沒有。

點評

wendy8314127

對，找到了。發表于 2016-6-30 15:20

螺旋線

把我整得有點懵啊，你不是要圖片上那東西嗎？浩亭怎么會沒有呢。你查下09 00 000 5183是什么。發表于 2016-6-30 09:44

流氓兔1717 發表于 2016-6-28 21:16:35

螺旋線 發表于 2016-6-28 21:05:23

反正我是不會讓機械設計來選型，關注的點不一樣。吃過幾次虧，就再也不上當了。選的汽缸，帶的開關線長300毫米，這不坑爹嘛。
就說這個電纜密封圈，看上去都差不多，但細節就決定實際的效果，隨便選一個，就等著哭吧。
樓主如果不差錢，那去看看浩亭的樣本，值得擁有。一個在生產現場使用超過10年的電纜密封圈，洗干凈了，擰開，那密封體舒展開來，就和新的一樣，看著就舒服，這就是品質。這不是整天玩粗老笨壯的機械人能理解的東西。
